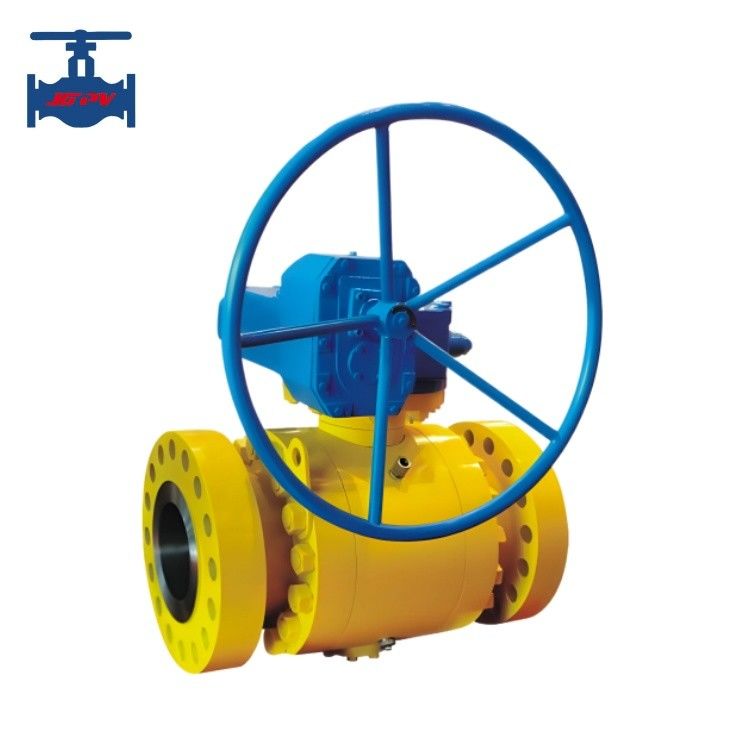

トラニオンマウント型タービンフランジボールバルブ

製品詳細

Place of Origin: China

支払いと送料の条件

最小注文数量: 1セット

Packaging Details: Plywood box safety packing

Delivery Time: 14 days

Payment Terms: L/C,T/T,Western Union

Supply Ability: 100pcs per month

最良 の 価格 を 入手 する
ハイライト:
Application::
General
Medium Type::
Water, steam and oil etc.
Mounting Type::
Direct Mount
Standard Or Non-Standard::
Standard
Flow way::
two way
Actuation::
Manual, Electric, Pneumatic,Automatic
Sealing Performance::
Sealing
Working Temperature::
Normal Temperature And High Temperature
Pressure Application::
Normal Pressure
Quality Warranty::
18 Months
Application::
General
Medium Type::
Water, steam and oil etc.
Mounting Type::
Direct Mount
Standard Or Non-Standard::
Standard
Flow way::
two way
Actuation::
Manual, Electric, Pneumatic,Automatic
Sealing Performance::
Sealing
Working Temperature::
Normal Temperature And High Temperature
Pressure Application::
Normal Pressure
Quality Warranty::
18 Months
トラニオンマウント型タービンフランジボールバルブ

ハイライト:トリニオンマウントタービンフラングボールバルブ


製品紹介


トルニオンボールバルブは,長距離送電パイプラインに適した新世代の高性能のボールバルブです

耐久性,安全性,厳しい環境への耐久性は,

浮遊ボールバルブと比べると,

動作すると,ボール上のバルブの前面にある液体圧力が発生する力は完全に軸承に伝わります.

バルブ座席は,過剰な圧力を負わないため,

トランニオンボールバルブには低トルク,最小限のバルブシート変形,安定した密封性能,長寿命があります.

高圧および大直径のアプリケーションに適しています

各バルブには2つのバルブシートがあり,

両方向で動いているので 設置中に流れの方向に制限がないので 両方向になります


製品の技術パラメータ:


定数直径 DN (mm)

50~200

定数圧力PN (MPa)

1.6

試験圧力 (MPa)

強度 (水)

2.4

閉じ込め (水)

1.76

主要な成分

身体

WCB/CF8/CF8M

バルブボール

ステンレス鋼/炭素鋼

座席

PTFE

梱包

柔らかいグラフィット

シャフト

2Cr13

ハンドル

柔らかい鉄

作業温度

≤150°C

中等型

水,油,蒸気


製品の特徴:


1摩擦のない開閉:この機能は,従来のバルブが密封に影響を与える問題を完全に解決します.

密封面間の摩擦

2トップエントリー構造:パイプラインに設置されたバルブをオンラインで直接検査し,保守することができ,効率的に

設備の停止時間とコスト

3単座席設計: バルブ空洞介質における異常な圧力の蓄積による安全上の危険を排除する.

4. 低トルク設計: 特別に構造化されたバルブ幹により,バルブが簡単に開閉できます.

ハンドホイール

5. クイーン形密封構造: バルブは,圧縮するバルブ幹からの機械的力を利用して密封を達成します.

座席に弾丸を当て,管路圧力差の変化によって密封性能が影響されないことを確保する.

様々な作業条件下で信頼性があります

6封印面のための自己清掃構造: ボールが座席から離れて傾くと,パイプライン液体は均等に通過

高速液体による座席の局所的な侵食を除去するだけでなく,

封印表面の堆積物を洗い去り,自己清掃を実現する.
