製品詳細
起源の場所: 中国
支払いと送料の条件
最小注文数量: 1セット
Packaging Details: Plywood box safety packing
受渡し時間: 14日
支払条件: L/C,T/T,ウェスタン・ユニオン
供給の能力: 月に100個
適用:: |
一般的な |
中等型:: |
水,蒸気,油など |
タイプの取付け:: |
直接台紙 |
標準または非標準:: |
スタンダード |
流通方式:: |
双方向 |
アクチュエーション: |
手動,電気,空気,自動 |
シーリング性能:: |
密封 |
作業温度:: |
普通の温度と高温 |
圧力の適用:: |
正常な圧力 |
品質保証:: |
18ヶ月 |
適用:: |
一般的な |
中等型:: |
水,蒸気,油など |
タイプの取付け:: |
直接台紙 |
標準または非標準:: |
スタンダード |
流通方式:: |
双方向 |
アクチュエーション: |
手動,電気,空気,自動 |
シーリング性能:: |
密封 |
作業温度:: |
普通の温度と高温 |
圧力の適用:: |
正常な圧力 |
品質保証:: |
18ヶ月 |
ハイライト:地下溶接ボールバルブ
製品紹介:

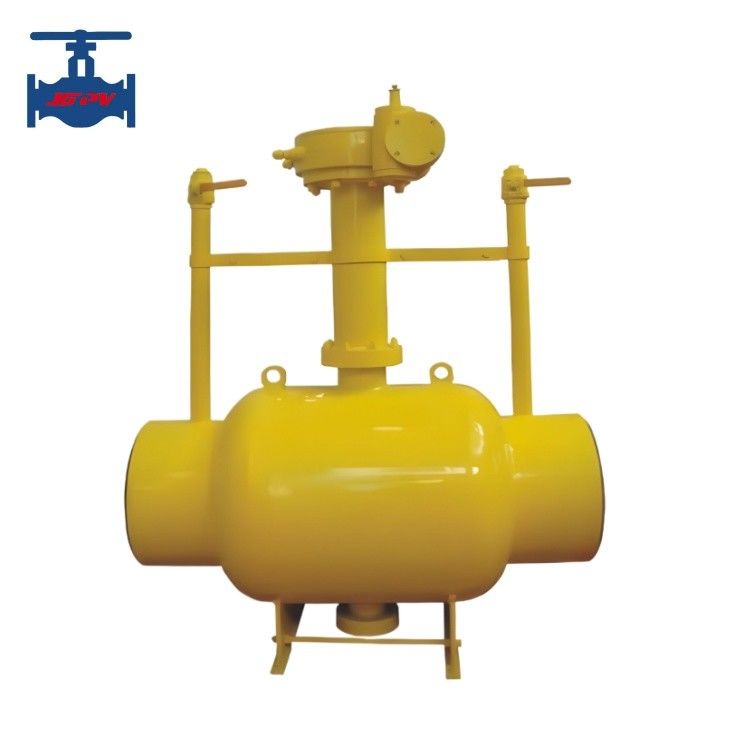

全溶接直埋ボールバルブは、地下深くに直接埋設でき、地下バルブ制御を設定する必要がないため、オペレーターは地下に入る必要がなく、地上でのTハンドル伝達操作のみで、過去の地下バルブ制御室の設定による安全上の隠れた問題を回避するのに非常に便利です。
全溶接直埋ボールバルブは、ユーザーのガスパイプラインの埋設深度に応じて、さまざまな高さのバルブを設計できます。同時に、お客様のバルブエンド接続のさまざまなニーズに応じて、さまざまなポート接続を設計して選択できます。
製品技術パラメータ:
|
呼び径 DN (mm) |
15～500 |
|
|
呼び圧力 PN (MPa) |
1.6 |
|
|
試験圧力 (MPa) |
強度 (水) |
2.4 |
|
密閉 (水) |
1.76 |
|
|
主なコンポーネント |
ボディ |
WCB/CF8/CF8M |
|
バルブボール |
ステンレス鋼/炭素鋼 |
|
|
シート |
PTFE |
|
|
パッキン |
ソフトグラファイト |
|
|
シャフト |
2Cr13 |
|
|
ハンドル |
ダクタイル鋳鉄 |
|
|
使用温度 |
≤150℃ |
|
|
適合媒体 |
水、油、蒸気 |
|
製品の特徴:
1. 溶接ボールバルブ本体は全溶接構造を採用しており、外部漏れなどの現象がなく、バルブ構造はよりコンパクトで、設置が容易です。
2. 低作動トルク：バルブは自己潤滑バックPTFE金属カラーを採用しており、摩擦トルクが小さく、低トルクの条件下でのバルブの作動を保証します。
3. ダブルブロックおよび排出機能 (DBB)：バルブの両側が閉位置にあり、ボールが同時に加圧されている場合、ドレンバルブから媒体（水、ガス、または油など）の本体ルーメンを排出します。
4. ダブルピストン効果シート構造設計：シートの両側が圧力シール（ダブルピストン効果）の作用下にあるダブルシールシート設計機能により、上流側のシートが損傷して漏れが発生した場合、媒体圧力が下流側にバルブキャビティに入り、シートが球体に密接に接触し、下流側のシートをシールできます。
5. 信頼性の高い着座、フローティングシート構造、シートはバルブの中心線に沿って自由に浮動でき、双方向バルブシールの場合、低圧条件下では、初期シールはスプリング荷重後にシートを介して得られ、パイプライン圧力の増加に伴い、シートリングの後のスプリング力によって補われ、ボールシートとの密接な接触を維持し、信頼性の高いシール効果が得られ、シートシールは複合シール構造を採用し、一次シールは固形粒子のシール面の損傷を効果的に防止でき、二次シールはゴムリングシールであり、「ゼロ」漏れバルブシール要件を達成することを保証でき、動作条件に応じて、シートはポリマーエンジニアリングプラスチックシールに埋め込むことができます。
6. 軽くて速い操作モード：手動操作は、レベルと新型ウォームギアの組み合わせ方法の両方を使用でき、通常のネットワークタイプのウォームギアボックスよりも高速な操作が可能で、ポータブルで、操作に便利です。固定ボールバルブアクチュエータは、手動、空気圧、電気、ガス、液体リンケージなど、ユーザーが選択できます。工場は、全体的な組み立て品質、輸送、試運転を担当します。
