製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: LD371X-16Q
支払いと送料の条件
最小注文数量: 1セット
価格: USD13.9/PC - USD399.9/PC
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 14 日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 月1000個
標準または非標準: |
スタンダード |
適用する: |
産業使用法 |
スタンダード: |
ANSI,ASME,DIN,GB |
中型: |
水、オイル |
作業温度: |
通常温度 -20°Cから120°C |
オペレーション: |
手動,ワームギア,気圧動力,電気動力 |
原材料: |
柔らかい鉄 鋳鉄 ステンレス鋼 |
表面処理: |
融合エポキシ結合 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
品質保証: |
18ヶ月 |
名前: |
同心の蝶弁 |
標準または非標準: |
スタンダード |
適用する: |
産業使用法 |
スタンダード: |
ANSI,ASME,DIN,GB |
中型: |
水、オイル |
作業温度: |
通常温度 -20°Cから120°C |
オペレーション: |
手動,ワームギア,気圧動力,電気動力 |
原材料: |
柔らかい鉄 鋳鉄 ステンレス鋼 |
表面処理: |
融合エポキシ結合 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
品質保証: |
18ヶ月 |
名前: |
同心の蝶弁 |

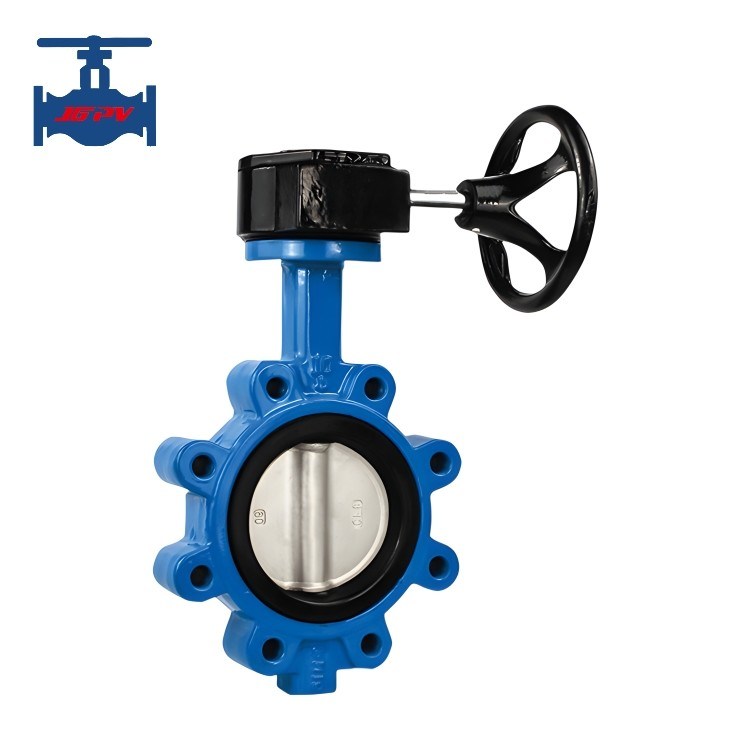

ANSI標準柔らかい鉄ラグタイプ 中央線ワッファーバタフライバル
製品紹介
バターフライバルとは,オンオフまたは調節機能に使用される四半期ターンバルブである.その主な機能は,パイプライン内の流体流量を制御することである.流量 0 から 90 度間の任意の角度で円形要素を回転することによって正確に制御することができます. オン/オフアプリケーションまたは流れを調節するために,一般的に利用されています. 完全に開くと軽微な圧力低下で妨げられない流れを提供します. 閉じると,密封し 流れを止めますバルブには,大きな開口直径があり,迅速に動作する. 円盤は棒に固定されている. 円盤は,バルブが開くときに流体の通過を許可するために回転する.流出方向に垂直な点に回転する液体の流れを止めます. 流れを制御する能力があります. 幅広い用途があります.特に流量隔離では水源,収集,配送,ポンプステーションを含む幅広いプロセスメディアと産業で使用されています.
ラグ型バタフライバルブは,アメリカの標準バタフライバルブで,バタフライバルブ製品と同じ機能で,ダブルボルトバルブで2つのパイプフレンズと接続されています.シンプルな構造簡単に開閉,操作が簡単です. バルブには良い流体制御特性があります.バターフライバルが完全に開いた位置にあるときバルブ体を通過する中介が唯一の抵抗であるため,バルブによって発生する圧力が非常に小さいため,良質の流量制御特性があります.バターフライバルには2つの密封タイプがあります弾性シールバルブ,シールリングは,バルブボディに固定またはディスク周辺に固定することができます.
製品の技術パラメータ:
| 定数直径 DN (mm) | 50~600 | |
| 定数圧力PN (MPa) | 1.6/150ポンド | |
| 試験圧力 (MPa) | 強度 (水) | 2.4 |
| 閉じ込め (水) | 1.76 | |
| 主要な成分 | バルブボディ | 柔らかい鉄 |
| ディスク | 柔らかい鉄,ステンレス鋼 | |
| 座席 | EPDM,PTFE | |
| 軸 | 20Cr13 | |
| 作業温度 | ≤120°C | |
| 中等型 | 水と石油 | |
| 接続 | ウェッファータイプ | |
| 駆動方法 | レベル・ワーム・ギア・空気・電気・アクチュエーター | |
製品の特徴:
1設計はAPI 609/EN 593 に準拠する
2両方向に圧迫感があり 耳がスローリングされている
3カーソリーの形に適応した柔軟な袖は,低動作トルクを保証します. 高低な半幹は,高い流量係数を与え,周辺部にある加工ディスクは,低かつ規則的なトルクを提供します.
4ISO 5211 に準拠するマウントフレンズ,簡単に操作するためのワームギア,空気動動器,電気動器の設置のために.
5作業トークは小さい 労働省エネの巧み
6快速な開閉速度で 密封効果も良い
6場所節約設計,低コスト,容易な保守.
7. 水処理,化学加工,石油とガス,発電など,化学,石油とガス,石油化学,エネルギー,繊維,水分野などの産業に広く適用されます.
