製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: ZJHP-JGPV
支払いと送料の条件
最小注文数量: 1セット
価格: USD189.9/Set to USD11399.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 2週
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 1ヶ月あたりにセット500
標準または非標準: |
スタンダード |
適用する: |
一般的な |
製品の特徴: |
工業自動化制御バルブ |
目的: |
流量規制 |
構造: |
弁膜と袖座席 |
製造船: |
キャスティング |
機体材料: |
鋳型鋼と不?? 鋼 |
中型: |
水,蒸気,油など |
ポートサイズ: |
3/4インチ - 18インチ |
接続: |
フランジ |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
品質保証: |
18ヶ月 |
標準または非標準: |
スタンダード |
適用する: |
一般的な |
製品の特徴: |
工業自動化制御バルブ |
目的: |
流量規制 |
構造: |
弁膜と袖座席 |
製造船: |
キャスティング |
機体材料: |
鋳型鋼と不?? 鋼 |
中型: |
水,蒸気,油など |
ポートサイズ: |
3/4インチ - 18インチ |
接続: |
フランジ |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
品質保証: |
18ヶ月 |

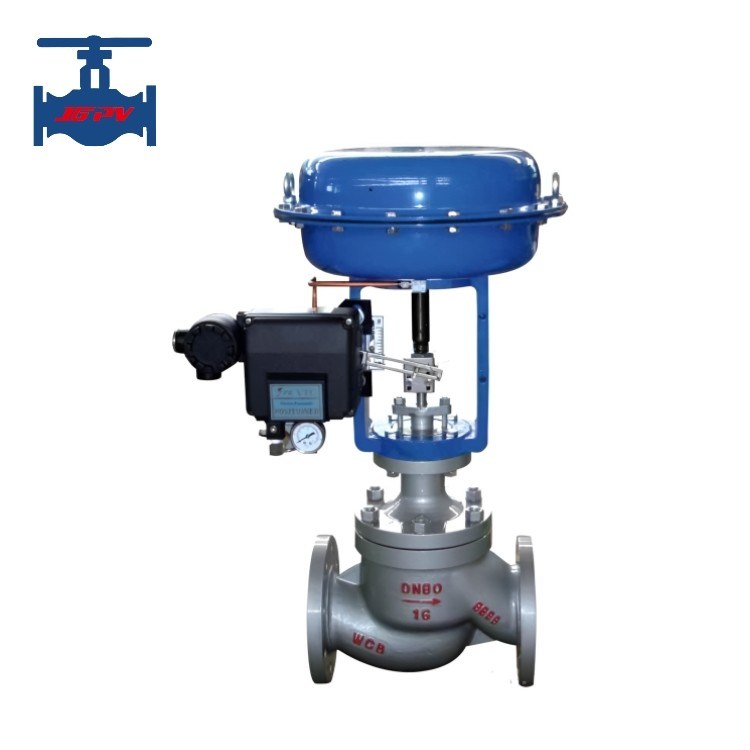

ANSI GB フレンズスプリング リターンされた気圧調節電源 4-20mA 信号制御バルブ
製品紹介
コントロールバルブは,ガス,油,水,蒸気などの流体の流れを制御または変更するために使用される電動装置である.制御器からの信号を受け取り,流れを変えると動きます.流路の大きさを変更することで,流体の流れを管理し,指示するために使用される制御装置です制御弁は,流量,温度,圧力,または液体のレベルを直接制御する. 流体の流れを制御するために,制御弁は,弁プラグまたはディスクの位置を調整するためにアクチュエータを使用します.プロセス変数が目標設定点に可能な限り近いようにするために適用されます.このバルブ装置の構成要素には,バルブボディ,アクチュエーター,ポジショナーが含まれます.ボディは,トリムコンポーネントとハブン組成で構成されています.その構造は,液体の静的圧力と差圧に耐えながら,座席表面とバルブ閉塞部分をサポート液体の流れを可能にし,パイプ接続端を供給し,上記のすべて.バルブを開閉するために必要な力を発生するツールです.必要な設定点を維持するために,ポジショナーは実際のアクチュエータ運動を追跡し管理します.
肺弁型調節弁は,多スプリングの肺動体と調節閥体で構成されています.上部ガイド構造により,コンパクトな構造の利点があります.軽量, 敏感なアクション,流体チャネルはSを精簡化,小圧減損失,大きなバルブ容量,正確な流れ特性,便利な分解と組み立て.ガスプロセスのパラメータを正確に制御するために広く使用されています圧力と流量,温度,液体のレベルを指定値に保つためにバルブの前と後ろの圧力差が大きい場合ではない場合,特に適しています..
製品の技術パラメータ:
|
バルブタイプ |
直流単席鋳造制御バルブ |
||||
|
ポートサイズ |
DN20-DN450 |
||||
|
定数圧力 |
PN10-PN64 |
||||
|
フレンズ規格 |
JB/T79.1-94,792-94,ASME B165 |
||||
|
肉体の原材料 |
鋳造鋼 (ZG230450) ステンレス鋼 (ZGICr18Ni9Ti,ZGICr18Ni12M02Ti) など |
||||
|
ボンネット |
標準:20〜200°C 散熱:230~450°C クリオジェニック:−60~196°C 密閉:−40~350°C |
||||
|
機体型 |
ボルト付き圧力 |
||||
|
梱包 |
PTFE,グラフィット |
||||
|
ディスクタイプ |
単座席のポンジタイプとハッシュタイプ |
||||
|
ディスク原材料 |
ステンレス鋼 ((1Cr18Ni9Ti,1Cr18Ni12M02Ti, 316L) |
||||
|
流量特性 |
均等な割合と線形特性 |
||||
|
アクチュエータタイプ |
ZHA/B 多スプリング用弁動器 |
||||
|
アクチュエータタイプ |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|
効果面 (cm2) |
220 |
350 |
350 |
560 |
900 |
|
定数筋 (mm) |
10 |
16 |
25 |
40 |
60 |
|
スプリング範囲 (Kpa) |
200-200,40-200,80-240,20-60,60-100 について |
||||
|
弁膜材料 |
EPDM NBR |
||||
|
空気供給 |
140〜400KPa |
||||
|
空気源 |
RCl/4" |
||||
|
環境温度 |
-40〜85°C |
||||
製品の特徴:
1. 均衡の取れたスロール構造,軸間不均衡力は小さい,許容された圧力差は大きい,安定性は良い.
2袖は強い交換性があり,便利な分解と組み立て,簡単です.
3全金属のスロール構造,レベルIVまで漏れクォーシソフトシール構造 スロールレベルVIまで漏れクォーシ
4流体力学原理によると,バルブボディは,低流量抵抗チャネルの等面に設計され,固有の調整比は50です.定量流量係数は30%増加します.
5. 動作装置は,高度を30%削減できる多スプリング構造を採用します. 30%の減重です.
