製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: ZDLM-JGPV
支払いと送料の条件
最小注文数量: 1セット
価格: USD339/Set to USD7999.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 2週
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 1ヶ月あたりにセット500
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Product features: |
Industrial automation control valve |
Purpose: |
Flow regulation |
Structure: |
Diaphragm |
Manufacturing craft: |
Casting |
Body material: |
Cast steel and stainless steel |
Medium type: |
Water, steam and oil etc. |
Port size: |
3/4" - 18" |
Connection: |
Flanges |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Single Seated Control Valve |

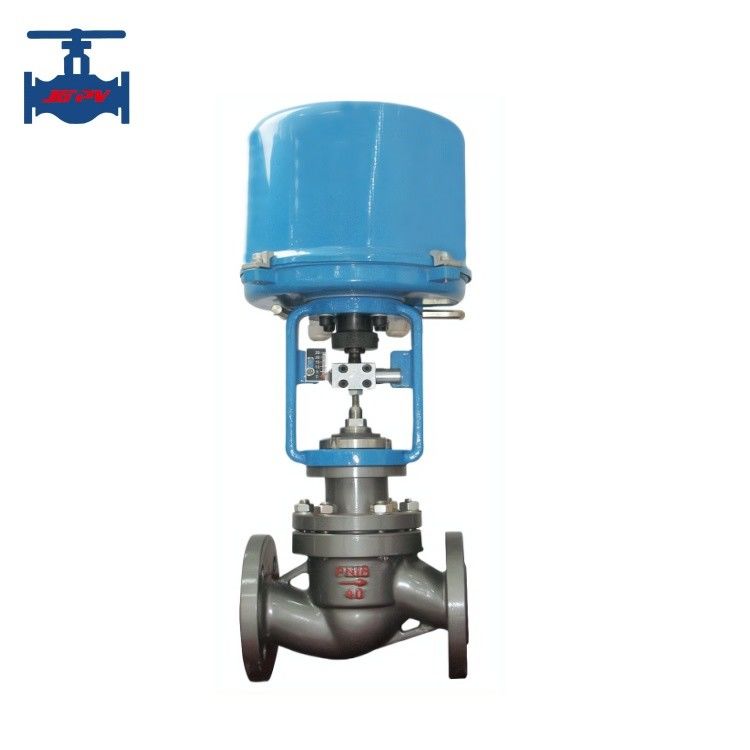

ANSI GB 標準 鋳鋼 電動 座席 制御 バルブ
製品紹介
コントロールバルブは,ガス,油,水,蒸気などの流体の流れを制御または変更するために使用される電動装置である.制御器からの信号を受け取り,流れを変えると動きます.流路の大きさを変更することで,流体の流れを管理し,指示するために使用される制御装置です制御弁は,流量,温度,圧力,または液体のレベルを直接制御する. 流体の流れを制御するために,制御弁は,弁プラグまたはディスクの位置を調整するためにアクチュエータを使用します.プロセス変数が目標設定点に可能な限り近いようにするために適用されます.このバルブ装置の構成要素には,バルブボディ,アクチュエーター,ポジショナーが含まれます.ボディは,トリムコンポーネントとハブン組成で構成されています.その構造は,液体の静的圧力と差圧に耐えながら,座席表面とバルブ閉塞部分をサポート液体の流れを可能にし,パイプ接続端を供給し,上記のすべて.バルブを開閉するために必要な力を発生するツールです.必要な設定点を維持するために,ポジショナーは実際のアクチュエータ運動を追跡し管理します.
ZDLMシリーズの電子型電気制御バルブ製品は,軽体と優れた性能で,高品質の基本的な電気制御バルブ製品です.一般的な流体プロセスの中間プロセス条件の生産プロセス制御システムに適しています.
この製品は3810Lシリーズの電子型電気アクチュエータと細工・袖調節バルブで構成されています.アクチュエータは組み込み電子制御モジュールを持つ統合構造です.追加のサーボアンプのトラブルを回避することができます高精度で安装が簡単です
製品の技術パラメータ:
| 名前のポートサイズ (mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
|
流量係数 クV |
線形 |
6.9 11 |
17.6 |
27.5 |
27.5 44 |
44 69 |
69 110 |
110 176 |
275 |
440 |
440 690 |
690 1000 |
1000 1600 |
| 同じ割合で |
6.3 10 |
16 |
25 |
25 40 |
40 63 |
63 100 |
100 160 |
250 |
400 |
400 630 |
630 900 |
900 1400 |
|
| ストローク (mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| アクチュエータタイプ | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | ||||||||
| 許容される圧力差 (MPa) | 4 | 4.2 | 4.6 | 3.7 | 2.7 | 2.2 | |||||||
| シグナル | 4~20mA DC,1~5V DC | ||||||||||||
|
電源 |
24V,220V,380V,440V | ||||||||||||
| 圧力 (MPa) | 1.6-10 だった0 | ||||||||||||
| 作業温度 |
炭素鋼: -40~250 / -40~450 ステンレス鋼: -40~250 / -60~450 |
||||||||||||
|
流量特性 |
線形と線形,固定比 50:1 | ||||||||||||
製品の特徴:
1バランスの取れたバルブコアが採用され,不均衡な力が小さく,許容される差圧が大きく,安定した動作です.
2バルブコアには大きな導体表面があり,渦巻電流と衝撃によって引き起こされる振動を改善し,損傷を減らすことができます.
3騒音は通常の単座調節弁より約10dB (a) 低い.
4シンプルな構造と便利な分解と保守
このシリーズの製品は,良い性能と動作があり,幅広いアプリケーションで顧客の制御ニーズを満たすことができます.
