製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: Q11F-JGPV
支払いと送料の条件
最小注文数量: 1セット
価格: USD13.9/Set to USD299.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 14 日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 月1000個
標準または非標準: |
スタンダード |
適用する: |
一般的な |
スタンダード: |
ANSI、ASME |
中型: |
水,蒸気,油,窒素酸,弱腐食性液体 |
作業温度: |
普通の温度 |
圧力の適用: |
低圧,中圧,高圧 |
パワー: |
手帳 |
構造: |
T型とL型 |
製造船: |
キャスティング |
機体材料: |
鋳造鋼,ステンレス鋼 |
シールタイプ: |
柔らかいシール |
ポートサイズ: |
1/2」- 3" |
流れの方向: |
3方向 |
接続: |
BSP,NPT |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
カスタマイズされたサポート: |
OEM と ODM サービス |
使用: |
制御流量 |
名前: |
スクリューエンドボールバルブ |
標準または非標準: |
スタンダード |
適用する: |
一般的な |
スタンダード: |
ANSI、ASME |
中型: |
水,蒸気,油,窒素酸,弱腐食性液体 |
作業温度: |
普通の温度 |
圧力の適用: |
低圧,中圧,高圧 |
パワー: |
手帳 |
構造: |
T型とL型 |
製造船: |
キャスティング |
機体材料: |
鋳造鋼,ステンレス鋼 |
シールタイプ: |
柔らかいシール |
ポートサイズ: |
1/2」- 3" |
流れの方向: |
3方向 |
接続: |
BSP,NPT |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
カスタマイズされたサポート: |
OEM と ODM サービス |
使用: |
制御流量 |
名前: |
スクリューエンドボールバルブ |

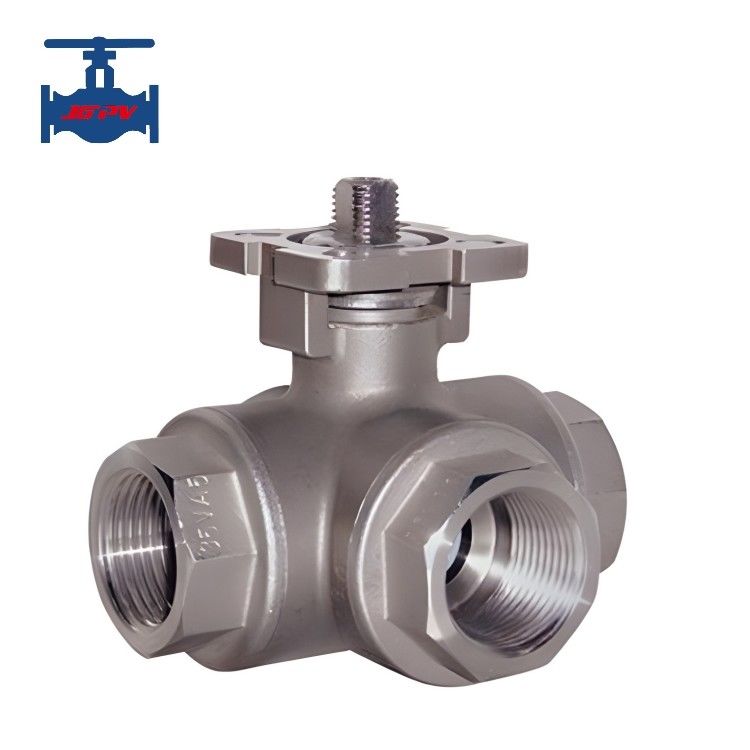

1000PSIステンレス鋼3方向女性スレッドボールバルブ ISO5211マウントパッド
製品紹介
ボールバルブ (Ball Valve) とは,パイプシステム内の液体,ガス,蒸気の流れを許容,制限,制御するために,その内部に穴を持つボールを回転させるシャットオフバルブである.ボールを回転させる操作および制御メカニズムにボールを接続するシャフトは,2つの座席に固定されています穴の横切りが流出面に垂直であるとき,液体がバルブを通過することは許されない.床に露出する穴の面積は,バルブを通って流れる流体の量と速度を決定します操作者が手動で回すアクチュエータ,フレンチキー,またはレバーを使用して,手動で回すことができます. バルブを開くか閉めるには,ローバーアームを90度,時計回し方向または時計回りの方向に動かすためのトルクが施されます.バルブは,レバーアームがパイプに垂直である場合開いている.レバーアームがパイプに垂直であることで閉じたバルブが示される.様々な産業用アプリケーションを満たすために,デザインと特徴が 異なっていますこのバルブが使用される産業によって,異なる基準と仕様が適用されます.
3方向ボール弁は,L型とT型に分けられる.L型3方向ボール弁は,メディアの流れ方向を切り替えて2つの直角通路を接続するために使用される.4席3方向ボールバルブには,芸術的な外観とコンパクトで合理的な構造を含む特徴がありますメディアの流れ方向を切り替えるだけでなく,3つの経路を接続したり,1つの経路を閉じたりできます.柔軟にパイプ内のメディアの収束と転換を制御することができます.
ISO5211標準の上部マウントパッドを備えた三方向ボールバルブで,自動化システム使用のための電気および空気力アクチュエータを簡単に設置できます.
製品の技術パラメータ:
| 定数直径 DN (mm) | 15~80 | |
| 定数圧力PN (MPa) | 1.6MPa | |
| 試験圧力 (MPa) | 強度 (水) | 2.4 |
| 閉じ込め (水) | 1.76 | |
| 主要な成分 | 身体 | ステンレス鋼 304 / ステンレス鋼 316 |
| バルブボール | ステンレス鋼 304 / ステンレス鋼 316 | |
| 座席 | PTFE | |
| 梱包 | 柔らかいグラフィット | |
| 作業温度 | ≤150°C | |
| 中等型 | 水,油,蒸気,弱い腐食媒体 | |
| 接続 | スクロール接続 | |
製品の特徴:
1液体の抵抗は小さいので,その抵抗係数は同じ長さのパイプセグメントに等しい.
2シンプルな構造,小さいサイズ,軽量
3固く信頼性のあるボールバルブの密封表面材料は,密封性能が良いプラスチックに広く使用されており,真空システムにも広く使用されています.
4操作が簡単で,開閉が迅速で,完全開閉から完全閉閉までの回転がわずか90°で,リモコン制御が容易になります.
5維持が簡単で,ボールバルブにはシンプルな構造があり,シールリングは一般的に移動可能で,分解と交換がより便利です.
完全に開いたり完全に閉ざされたとき,ボールとバルブシートの密封表面は介質から隔離されます.介質が通過すると,バルブ密封表面の侵食を引き起こしません.
7数ミリメートルから数メートルまでの直径で,高真空から高圧まで適用できます.
産業における製品:
•天然ガス産業
• 製造業
• 化学 貯蔵 産業
• 石油・ガス産業
• 繊維産業
• 鉱業
• 海洋産業
製品使用:
• 石油とガス
• 化学加工
• 水と排水処理
• 発電
• 紙パルス
• 海上及びオフショア
• 航空宇宙
製品メリット
低圧および小型のユニット使用のための,通常鋳造製造機械と,高圧のボールバルブのために,通常は,鋳造方法や機械加工方法を用いて製造されたものと比較して,より強く耐久性のあるバルブを生成する鍛造プロセスを用いて製造されます..
• この バルブ は ステンレス スチール,合金 鋼,その他の 異国 合金 など,腐食 に 絶好 な 耐久 性 を 備える 材料 から 作れ ます.
• これらのバルブは,ボールを回してバルブを通る流れをブロックするか,または許可することで,精密な流れ制御を提供します.
• これらのバルブは操作が簡単で,保守は最小限に要します.
• バルブを素早く開閉する
