製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: VQ347F-16P
支払いと送料の条件
最小注文数量: 1セット
価格: USD119.9/Set to USD9999.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 14 日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 月1000個
標準または非標準: |
スタンダード |
適用する: |
一般的な |
建設: |
トリニオンに固定された固定ボール |
作業温度: |
常温と高温 |
圧力の適用: |
低気圧と高気圧 |
中途半端: |
水蒸気油と腐食媒質 |
ポートサイズ: |
DN50-DN800 |
接続: |
フランジの関係 |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
名前: |
トリニオン搭載固定ボールバルブ |
名前: |
フランジの端の球弁 |
標準または非標準: |
スタンダード |
適用する: |
一般的な |
建設: |
トリニオンに固定された固定ボール |
作業温度: |
常温と高温 |
圧力の適用: |
低気圧と高気圧 |
中途半端: |
水蒸気油と腐食媒質 |
ポートサイズ: |
DN50-DN800 |
接続: |
フランジの関係 |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
名前: |
トリニオン搭載固定ボールバルブ |
名前: |
フランジの端の球弁 |

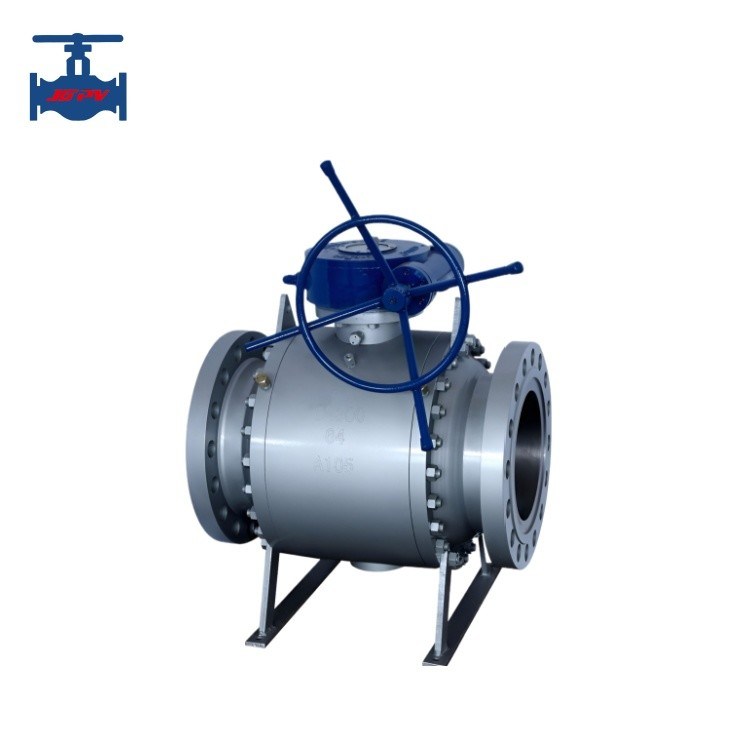

鋳造鋼 ステンレス鋼 ワームギア 操作 トリニオン 固定ボールバルブ
製品紹介
トリニオン搭載固定ボールバルブは,長距離管線や一般工業管線に適した新世代の高性能ボールバルブです.その強度,安全性,設計において特に考慮されています腐食性のある媒介や腐食性のない媒介に適しています
フローティングボールバルブと比較して,動作中に,ボールバルブの前面にある液体圧力が発生するすべての力がベアリングに伝わります.バルブ座席に向かってボールが動かないようにする固定ボールバルブとバルブ座席の変形,密封性能は安定しています.寿命も長い.
トリニオンに搭載された固定ボールバルブは,高圧と大直径の状況に適しています.自閉特性を持つ先進的なスプリングプレバルブシートコンポーネント,上流の密封を実現する. 各バルブには2つの座席があり,各方向に密封できるので,設置中に流量制限はありません.両方向です.このバルブは一般的に水平にインストールされます.
製品の技術パラメータ:
| 定数直径 DN (mm) | DN50-DN800 | |
| 定数圧力PN (MPa) | 1.6 - 64 | |
| 試験圧力 (MPa) | 強度 (水) | 2.4 - 96 |
| 閉じ込め (水) | 1.76 - 704 | |
| 主要な成分 | バルブボディ | 鋳造鋼と不?? 鋼 |
| ボール | ステンレス鋼 | |
| 座席 | 柔らかいシール / 硬いシール | |
| 軸 | ステンレス鋼 | |
| 作業温度 | 120°Cから300°C°C | |
| 中等型 | 水,蒸気,油,腐食媒質 | |
| 接続 | フランジの端 | |
| 流量方向 | 双方向 | |
| 駆動方法 | ワーム・ギア,空気力・電動装置 | |
製品の特徴:
1操作が簡単: ボールは上部と下部のベアリングによって支えられています.摩擦を軽減し,ボールとシール座席を押す入口圧力によって形成された巨大なシール負荷によって引き起こされる過剰なトルクを排除する.
2信頼性の高い密封性能: PTFE単材料の密封リングは,ステンレス鋼のバルブシートに埋め込まれています.そして金属のバルブ座席は,封印リングの十分なプレストレッチ力を確保するために端にスプリングを装備されています.バルブの密封面が使用中に磨かれた場合,バルブは,スプリングの作用下でも密封性能が良くなっています.
3. 防火構造: 突発的な熱や火災が発生し,ポリテトラフッロエチレンシールリングが燃え尽き,重大な漏れを起こすのを防ぐために,火を燃やして球体とバルブ座席の間に防火シールリングが設置されます.シールリングが燃え尽きると,スプリングの力によって,バルブ座席のシールリングは,迅速に球に押されます.耐火性試験は,APl6FAおよびAPl607規格の要件を満たしています.
