製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: Z43W-JGPV
支払いと送料の条件
最小注文数量: 1セット
価格: USD109.9/Set - USD28999.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 1週間
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 1ヶ月あたりにセット500
標準または非標準: |
スタンダード |
適用する: |
一般的な |
製品の特徴: |
産業弁 |
目的: |
パイプライン開閉 |
作業温度: |
普通の温度 |
圧力の適用: |
正常な圧力 |
製造船: |
キャスティング |
機体材料: |
WCB,WC6,LCB CF8M について |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
品質保証: |
18ヶ月 |
名前: |
上昇の茎のゲート弁 |
標準または非標準: |
スタンダード |
適用する: |
一般的な |
製品の特徴: |
産業弁 |
目的: |
パイプライン開閉 |
作業温度: |
普通の温度 |
圧力の適用: |
正常な圧力 |
製造船: |
キャスティング |
機体材料: |
WCB,WC6,LCB CF8M について |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
品質保証: |
18ヶ月 |
名前: |
上昇の茎のゲート弁 |

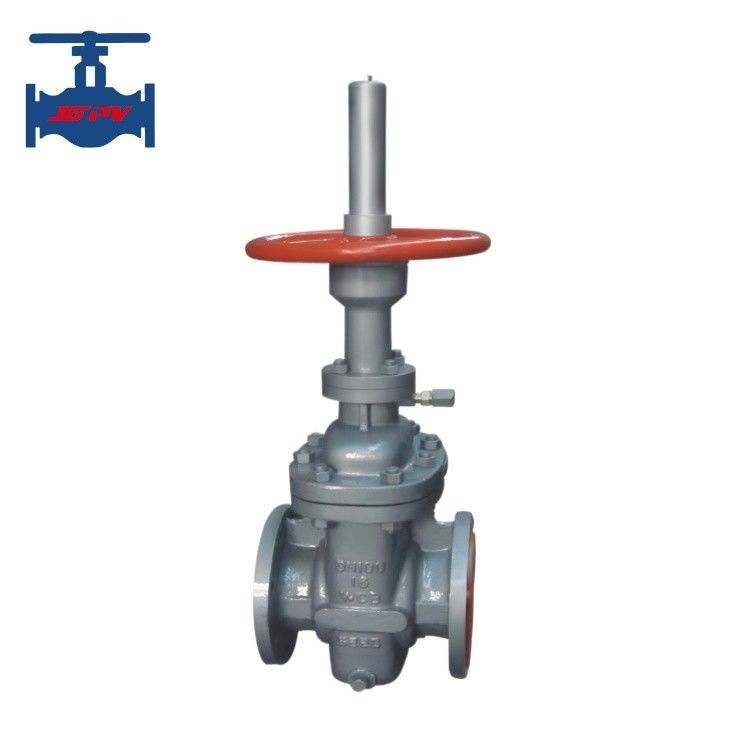

信頼性の高い密封と柔軟な開口と閉じる フラットゲートバルブ
製品紹介
平面ゲートバルブ (Flat gate valve) とは,平行ゲートを閉じる要素とするスライドバルブである.閉じる要素は,単一のゲートまたは両ゲートであり,その間には支えメカニズムがある.バルブ座席に対するゲートの固定力は,浮遊ゲートまたは浮遊バルブ座席に作用する中気圧によって制御されます.2つのゲート間の開口メカニズムは,このクランプ力を補完することができます.
フラットゲートバルブは,運転方法に応じて,手動フラットゲートバルブ,気圧フラットゲートバルブ,電気フラットゲートバルブに分けられる.目的と用途に応じて,切り替え穴を持つフラットゲートバルブに分けられる油田のフラットゲートバルブ,パイプラインのフラットゲートバルブ,ガスフラットゲートバルブ.
私たちのフラットゲートバルブシリーズの製品は,石油,天然ガスおよび他のパイプラインに適した新しい浮遊密封構造を採用し,圧力は15.0MPaを超えない,温度は-29~121 °Cです.装置の開閉と調節のための制御基として,この製品は,新しい構造設計,適切な材料選択,厳格なテスト,そして操作が簡単です.それは強い抗腐食,耐磨,侵食耐性性能を持っています.石油産業の理想的な新しい機器となる.
製品の技術パラメータ:
| 身体 | WCB | WC6 | A352-LCB | A351-CF8M |
| ボンネット | ||||
| ディスク | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
| 幹 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
| 座席 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| 梱包 | NBR/FPM | 柔軟性のあるグラフィット | PTFE+FPM | |
| ガスケット | - | ガスケット | - | |
| スタッド | 35 | 35 | 35 | |
| 中途半端 |
水,ガス,石油など |
|||
| スタンダード | 試験基準 (MPa) |
作業 温度 |
中途半端 | |||||
| 強さ |
左 密封 |
そうだ 密封 |
空気 密封 |
普通 タイプ |
硫黄耐性 タイプ |
基本型 | ||
|
PN (MPa) |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29°Cから121°C | 総H2SとCO2含有量 ≥500mg/m2の介質 | 水,ガス,石油 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| クラス | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||
製品の特徴:
1収縮しないパイプの流量抵抗は短管の流量抵抗に似ている.
2導孔付きのフラットゲートバルブは,パイプラインに設置され,パイプクリーナーで直接清掃することもできます.
2つのバルブ座席の表面にゲートが滑っているため,平らなゲートバルブ液は,懸垂粒子を持つメディアに適しています.
