製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: J41H-JGPV
支払いと送料の条件
最小注文数量: 1セット
価格: USD39.9/Set to USD5799.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 1週間
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 1ヶ月あたりにセット500
名前: |
鋳鉄の球弁のフレンジ |
標準または非標準: |
標準 |
適用する: |
一般的な |
製品の特徴: |
産業弁 |
目的: |
流量規制 |
作業温度: |
常温と高温 |
定数圧力: |
低気圧,中気圧,高気圧 |
ポートサイズ: |
DN15-DN600 |
流れの方向: |
単方向 |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
保証: |
18ヶ月 |
名前: |
鋳鉄の球弁のフレンジ |
標準または非標準: |
標準 |
適用する: |
一般的な |
製品の特徴: |
産業弁 |
目的: |
流量規制 |
作業温度: |
常温と高温 |
定数圧力: |
低気圧,中気圧,高気圧 |
ポートサイズ: |
DN15-DN600 |
流れの方向: |
単方向 |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
保証: |
18ヶ月 |

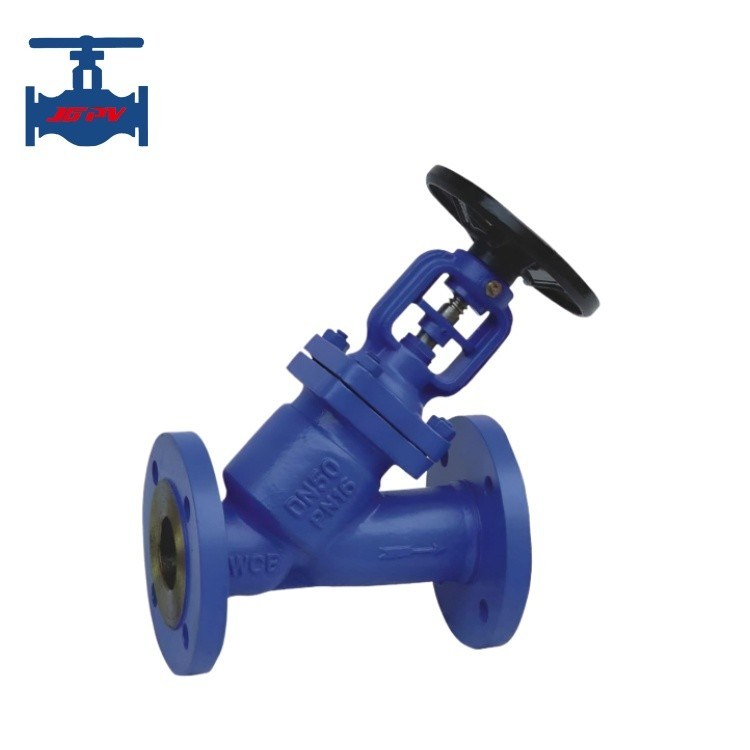

水蒸気と石油パイプラインの使用のための鋳鋼Wcbフラング球弁
製品紹介
切断バルブとしても知られる球閥は,強制密封バルブに属します.球閥の幹軸は,バルブシートの密封表面に垂直です.そしてスロールを上下に動かすことで壊れます座席の中央線に沿って円盤を,線形移動のために, böylece,バルブが閉ざされたとき,圧力がディスクに適用されなければなりません 密封表面を強制して漏れません.
ボールバルブが開くとき,バルブディスクの開口高さは名直径の25%~30%です. 流れが最大に達すると,バルブが完全に開いた位置に達します.だから, バルブ・バルブの完全開いた位置は,バルブ・ディスクのストロックによって決定されるべきである.
球弁の幹の開口または閉じるストロックは比較的短く,非常に信頼性の高い切断機能があります.バルブ座席の開口とディスクのストロックの変化が関係に直接比例しているため現在,我々は,石油化学,電力のニーズを満たすために,様々な形のボールバルブを開発しました.金属産業都市建設,化学その他部門
製品パラメータ:
| タイプ番号: | J41W-JGPV | |
| 定数圧力 PN (MPa) | 1.0から100 | |
| 定数直径 DN (mm) | 15 円600円 | |
| 試験圧力 (MPa) | 強度 (水) | 1. 5 倍 定数圧 |
| 密封 (水) | 1. 1 倍 定数圧力 | |
| 原材料 | WCB,CF8,CF8M,CF3,CF3M | |
| 適した中間: | 水,蒸気,油,窒素酸など腐食媒介 | |
| 作業温度 | 200≤°C | |
| 接続タイプ | フレンズ | |
| 操作方法 | 手輪,斜め歯車,空気動動装置,電気動装置 | |
製品の特徴:
1構造上,球閥はゲートバルブよりもシンプルです. バルブボディとバルブディスクに1つの密封表面のみがあります.製造技術が良し,製造と保守が容易である円盤移動の完全な閉じるプロセスでは,その高さは比較的小さいゲートバルブです.
2球閥の開口高度は,開閉過程で小さい.バルブ座席チャネルの直径の1/4のみであり,非常に信頼性の高い切断作用を持っています流れを調節しやすい
3. 使用寿命から,開いた状態で,座席とディスクの密封表面の間の接触がない,密封表面は,着用や傷つけが容易ではない,密封器の使用寿命が向上します.
4. 球閥は,メディアの片道流量のみを許可し,方向的な設置,球閥構造の長さはゲートバルブよりも大きい.
5球閥の開閉トークは大きく,迅速な開閉を実現することは困難です. さらに,バルブ内の流れ通路は曲がりくねりで,流体の流れ抵抗は大きい流体電力の大きな損失をもたらします
6バルブディスクの下から弁の中に入るとき,操作力は抵抗を克服する必要があります.幹と包装の摩擦と介質の圧力によって生成される推力,
7球閥の閉め閥力は開き閥の力より大きいので,幹の直径は大きくなければならない,そうでなければ幹の上部の曲がり障害が発生します.
