製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: YG43H-JGPV
支払いと送料の条件
最小注文数量: 10セット
価格: USD169.9/Set to USD799.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 1週間
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 1ヶ月あたりにセット500
標準または非標準: |
スタンダード |
適用する: |
一般的な |
中型: |
蒸気 |
作業温度: |
常温と高温 |
圧力の適用: |
低気圧 |
構造: |
ピストン型 |
製造船: |
キャスティング |
ポートサイズ: |
1/2インチ - 4インチ |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
品質保証: |
18ヶ月 |
名前: |
減圧弁 |
標準または非標準: |
スタンダード |
適用する: |
一般的な |
中型: |
蒸気 |
作業温度: |
常温と高温 |
圧力の適用: |
低気圧 |
構造: |
ピストン型 |
製造船: |
キャスティング |
ポートサイズ: |
1/2インチ - 4インチ |
試験基準: |
耐久性試験と密封試験とクライアントの要求 |
品質保証: |
18ヶ月 |
名前: |
減圧弁 |

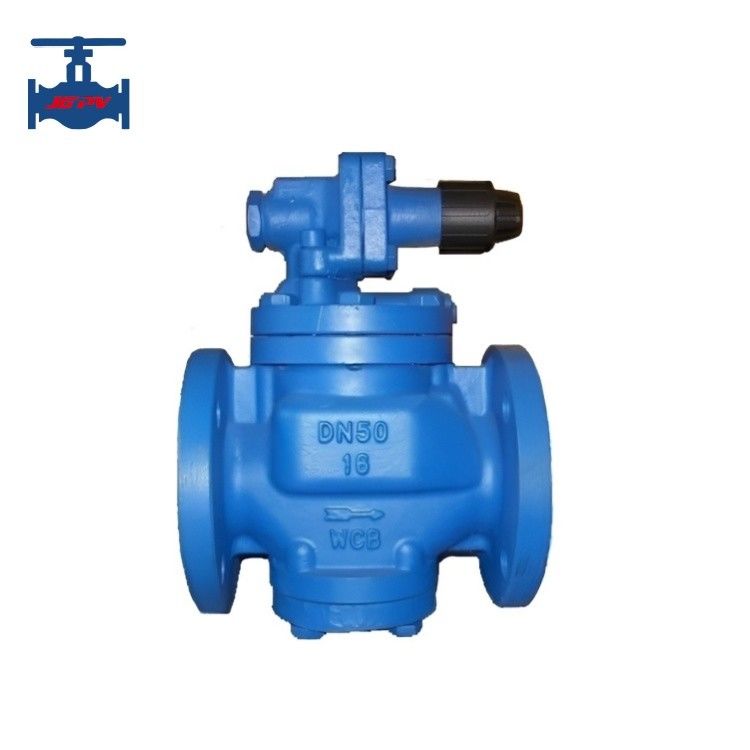

YG43Hシリーズの減圧弁は,パイロットピストン減圧弁に属します. 主弁とパイロット弁の2つの部分で構成されています.主弁は主にバルブシートで構成されています主弁ディスク,ピストン,スプリング,その他の部品.
パイロットバルブは主にバルブシート,バルブディスク,弁,スプリング,調節スプリング,その他の部品で構成されています.
スプリング圧を調整して出口圧を設定し 弁を使って出口圧の変化を感知することでパイロットバルブを開閉し,ピストンを駆動し,主バルブガソリン位置のオーバーローンのエリアのサイズを調整圧縮と安定化機能を達成するために
| 定数圧力 (Mpa) | 1.0 | 1.6 |
| 耐久性試験圧力 (Mpa) * | 1.5 | 2.4 |
| 密封試験圧力 (Mpa) | 1.0 | 1.6 |
| 最大入口口圧 (Mpa) | 1.0 | 1.6 |
| 出口圧力範囲 (Mpa) | 0.04-0. わかった6 | 0.04-10 |
| 圧力特性偏差基準 | GB12246-1989 年 | |
| 流量特性の偏差基準 | GB12246-1989 年 | |
| 圧力差 (Mpa) | 0.05 | 0.07 |
| 漏れ率基準 | GB12245-1989 年 | |
2原材料規格:
| 部分名 | 原材料 |
| 機体,キャップ,底カバー | WCB |
| シートとディスク | 2Cr13 |
| シリンダー内膜とピストン | 青銅 |
| 弁膜 | PH15-7Mo |
| ピストンリング | PPL |
| ガイドバルブ座席とディスク | 2Cr13 |
| メインバルブスプリング | 50CrVA |
| ガイドバルブスプリング | 50CrVA |
| スプリングを調整する | 60Si2Mn |
YG43Hシリーズの製品は,平凡な減圧バルブ製品と組み合わせて,ピストン面積を増やし,ストロッティング構造を変更する,密封の形を変えること試験閥の構造を改良し,スプリングの形を調整し,次の側面でバルブ性能を大幅に改善しました.
1出口圧力変化の検出効率を向上させ,感度を増やし,上流圧の変化,流量変化,および他の要因による圧力偏差を大幅に削減しました.
2効率的な配送とノイズ削減
3密封面構造を改良し,密封面の使用寿命を延長しました.
この製品は主に蒸気パイプラインに使用され,入口圧力と流量の変化が大きい蒸気パイプラインに適しています.
