製品詳細
Place of Origin: China
ブランド名: JGPV
Model Number: CS41-JGPV
支払いと送料の条件
Minimum Order Quantity: 1 Set
価格: USD49.9/Set - USD1099.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB, CF8, CF8M |
Port size: |
DN15-DN150 |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Customization: |
OEM service available |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB, CF8, CF8M |
Port size: |
DN15-DN150 |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Customization: |
OEM service available |
Name: |
Steam Trap Valve |

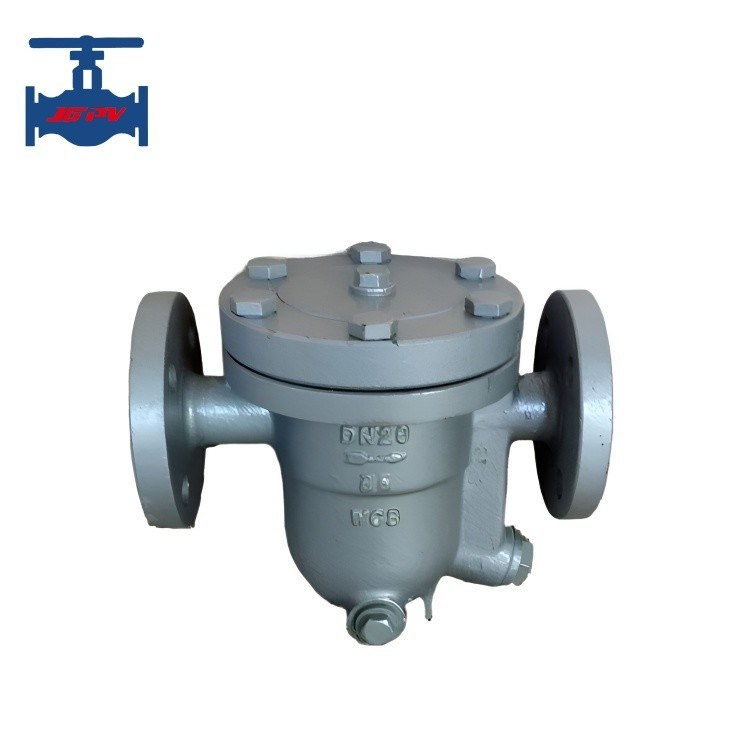

鋳鋼と不鋼鋼 フレンズ式 フリーボール フローティング蒸気キャップ 自動エアベント機能
製品紹介
フリーボール浮遊蒸気キャプチャバルブ製品は浮力原理を使用し,水位と上昇で変化する凝縮水の量に応じて浮き,バルブ座席の穴の開口を自動的に調整する凝縮水が流入するのを止めたとき,浮遊船は自分の重さで底に落ち,排水座席の穴を閉じる.排水バルブ座席の穴は,凝縮水レベル以下にあるため水蒸気は自然に分離され,蒸気漏れを防ぐために水密封が形成されます.
製品構成要素と性能
| 耐久性試験 | 1. 5 倍 定数圧 | バルブボディ | WCB/HT/QT | ||
| 性能試験 | 空気 | 0.4.0.6Mpa | ボンネット | WCB/HT/QT | |
| 水 | 0.4.0.6Mpa | フローティングボール | ステンレス鋼 | ||
| TMO | 350°C | バルブ座席 | ステンレス鋼 | ||
| PMA | 0.5.4.0Mpa | フィルター | ステンレス鋼 | ||
| TMA | 280°C~540°C | シールド | 特殊鋼 | ||
| LNT | ≈0°C | オートデバイス | A105+ SS | ||
| MRBP | 90 % | 密封 | PPL/H62 | ||
| LLR | ≈0 | ボルト | 45/35CrMoA | ||
| 中等 | 蒸気コンデンサート | ナッツ | 45 | ||
異なる圧力下での製品放出容量:
| ポートサイズ | 15・25 | 32・50 | 65・80 | 100 円125 | 125 円150 |
|
圧力 MPa |
B について | D | F について | G | G |
| 最大放出容量 (kg/h) | |||||
| 0.5 | 550 | 1000 | 1900 | 2270 | 2730 |
| 0.6 | 410 | 850 | 1630 | 1800 | 2300 |
| 1.0 | 360 | 790 | 1300 | 1660 | 2120 |
| 1.6 | 350 | 740 | 900 | 1290 | 1990 |
蒸気暖房装置,冷凝体回収システム,迅速な冷凝体放出を必要とする条件で使用されます. 自動,迅速,継続的に冷凝体を放出できます.蒸気漏れを効果的に防止する最適な加熱効果が得られる.
1シンプルな構造と長寿命: 内部には移動可能な部品が1つだけあり,それは脆弱な部品がなく,長い使用寿命を持つ,細かく磨かれたステンレス鋼の空っぽの浮遊ボールです.
2. 連続流水,安定した性能: 自動でバルブシート穴の開口を調整し,圧力,温度の影響を受けずに,継続的に凝縮水を放出することができます.凝縮水流量の変動最低の低冷却度が0°Cで,加熱装置に水の蓄積がなく,高熱効率が得られます.
3. 良い自動空気排気性能: 自動空気排気装置内蔵は,敏感にパイプラインの空気または非凝縮ガスを取り除き,エアロック現象を防ぐことができます.装置の迅速な加熱を保証する.
4優れた密封性能: 浮遊ボールには高精度,良好な密封性能,低蒸気漏洩率,および重要な省エネ効果があります.
5. 広く適用: 石油,化学,軽工業,金属,電力などの産業部門の蒸気暖房設備と蒸気パイプラインに使用できます.特に高要求のドラム乾燥装置に適しています.
6容易なメンテナンスのため,内部部品は簡単に解体され,検査とメンテナンスのための便利です.
7. 水のハンマー耐性:水のハンマー現象を効果的に防止し,パイプラインと設備の安全な操作を保護することができます.
これらの利点により,自動式自由浮遊ボール排気弁は,蒸気暖房設備とパイプラインの安定な動作を保証し,産業蒸気システムにおいて重要な役割を果たします.熱効率の向上エネルギーを節約します
