製品詳細
起源の場所: 中国
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 14日
支払条件: L/C,T/T,ウェスタン・ユニオン
供給の能力: 月に100個
適用:: |
一般的な |
中等型:: |
水,蒸気,油など |
タイプの取付け:: |
直接台紙 |
標準または非標準:: |
スタンダード |
流通方式:: |
双方向 |
アクチュエーション: |
手動,電気,空気,自動 |
シーリング性能:: |
密封 |
作業温度:: |
普通の温度と高温 |
圧力の適用:: |
正常な圧力 |
品質保証:: |
18ヶ月 |
適用:: |
一般的な |
中等型:: |
水,蒸気,油など |
タイプの取付け:: |
直接台紙 |
標準または非標準:: |
スタンダード |
流通方式:: |
双方向 |
アクチュエーション: |
手動,電気,空気,自動 |
シーリング性能:: |
密封 |
作業温度:: |
普通の温度と高温 |
圧力の適用:: |
正常な圧力 |
品質保証:: |
18ヶ月 |

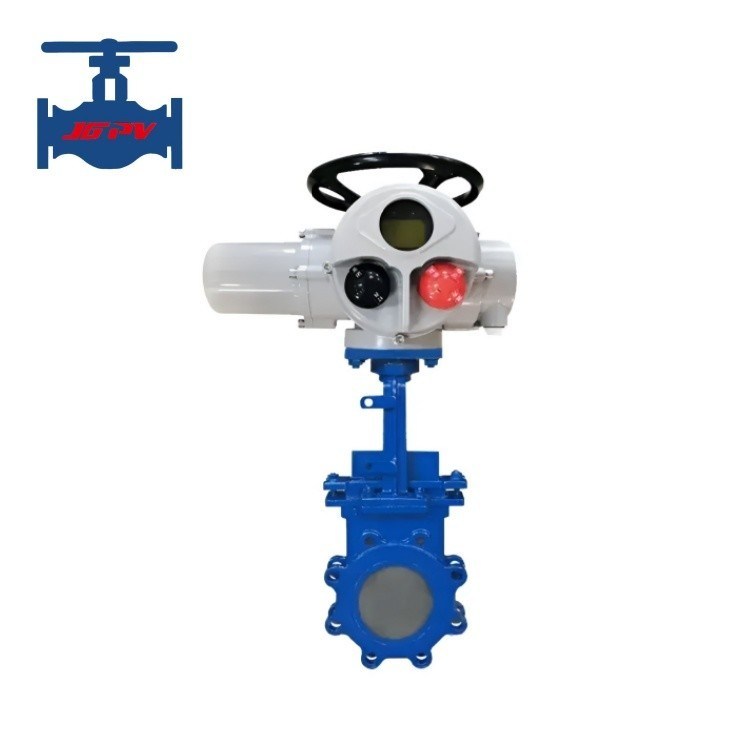

製品紹介
ナイフ型ゲートバルブは,ナイフ型斜切断の平面のバルブプレート底で,弁が媒介によって遮断されないように媒体を切断する機能があります.
ナイフ ナイフ型ゲートバルブ,ナイフ型スラーリバルブとも呼ばれ,開閉部分はゲート,ゲートの動きの方向は,液体の方向に垂直であるナイフ型ゲートバルブは完全に開け,完全に閉められるのみで,調整や絞め込みはできません.
圧縮空気で簡単に動かすことができます 単効または二重作用機能で 低スタートトルクで優れた感度と検出速度.
門には2つの密封面がある.最も一般的なタイプの門弁には,クインを形成する2つの密封面がある.クインの角度は,バルブパラメータによって変化し,通常は50である.その技術を改善し,加工過程で密封面の角度の偏りを補償するためにわずかな変形を生成できるゲートにも作ることができる実際には,バルブボディにチャームがない. 側ガイド溝のレフティングにゲートがあり,座席に押されたラグの下部で,高度な中密封を 達成する必要がある場合ナイフゲートバルブは安装スペースが小さく,作業圧力が低く,残骸が蓄積しやすくない,低価格です.
密封面は,密封する中気圧のみに頼ることができる,すなわち,座席の反対側にゲートの密封面を押すため,中気圧に頼る.ナイフゲートバルブの大半は強制密封式である.つまり,バルブが閉ざされると,密封面の密封を確保するために外力によってゲートが座席に押し付けられる.このようなバルブは,一般的にパイプラインに水平に設置されるべきです.
このタイプのバルブは,一般的にパルプ,石炭灰,化学原材料,下水,食品,その他のメディアの循環開閉に使用されます.
製品仕様:
|
定数直径 DN (mm) |
40ほら1200 |
|
|
定数圧力 PN (MPa) |
0.6ほら1.0 |
|
|
圧力試験 ピンチ (MPa) |
耐久性試験 (水) |
0.9ほら1.5 |
|
密封試験 (水) |
0.66ほら1.1 |
|
|
中等適用可能 |
鉱山管道におけるセメントスラム,砂パルス,紙パルス,繊維パルス,その他の不純物 |
|
|
接続方法 |
ウェーファー,フレンズ |
|
|
駆動方法 |
電動アクチュエータ |
|
Pロードクトの特徴:
1. シンプルな形,超短な構造長さ,材料を節約し,パイプラインシステムの総重量を大幅に削減し,幅広いアプリケーション範囲.
2管路の強さを効果的にサポートし,管路の振動の可能性を減らすことができます.
3ゲートのためにオーステニティックステンレス鋼が選択され,腐食耐性を大幅に改善し,ゲートの腐食によって引き起こされる密封漏れを効果的に防ぐことができます.
4上部シールパッキングは柔軟なPTFEを採用し,信頼性の高いシール,軽量で柔軟な操作です.
5ゲートプレートはナイフのような機能を持ち, 媒体のあらゆるものを効果的に壊すことができます.
6バルブディスクスプレー溶接処理は,バルブ温度と圧力要件の良い延長であることができます.
7オープンと閉じる より多くのエネルギー節約,小さな流体抵抗,中途半端な侵食と侵食によってシール表面.
8中途半端な流れの方向は制限されず,渦巻きも減圧も起こらない.耐久性があり,使いやすい.
9密封面間の侵食と磨きが容易で,保守は困難です.
10複雑な構造,大きなサイズ,開くための一定のスペースを必要とします. 長く開いて閉じる.
