ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                ダイレクトマウント対応ゲートバルブ, 弾力性のある座席ゲート弁, ダクタイル鋳鉄鋳物ゲートバルブ


適用::	一般的な	中等型::	水,蒸気,油など
タイプの取付け::	直接台紙	標準または非標準::	スタンダード
流通方式::	双方向	アクチュエーション:	手動,電気,空気,自動
シーリング性能::	密封	作業温度::	普通の温度と高温
圧力の適用::	正常な圧力	品質保証::	18ヶ月

適用::	一般的な
中等型::	水,蒸気,油など
タイプの取付け::	直接台紙
標準または非標準::	スタンダード
流通方式::	双方向
アクチュエーション:	手動,電気,空気,自動
シーリング性能::	密封
作業温度::	普通の温度と高温
圧力の適用::	正常な圧力
品質保証::	18ヶ月

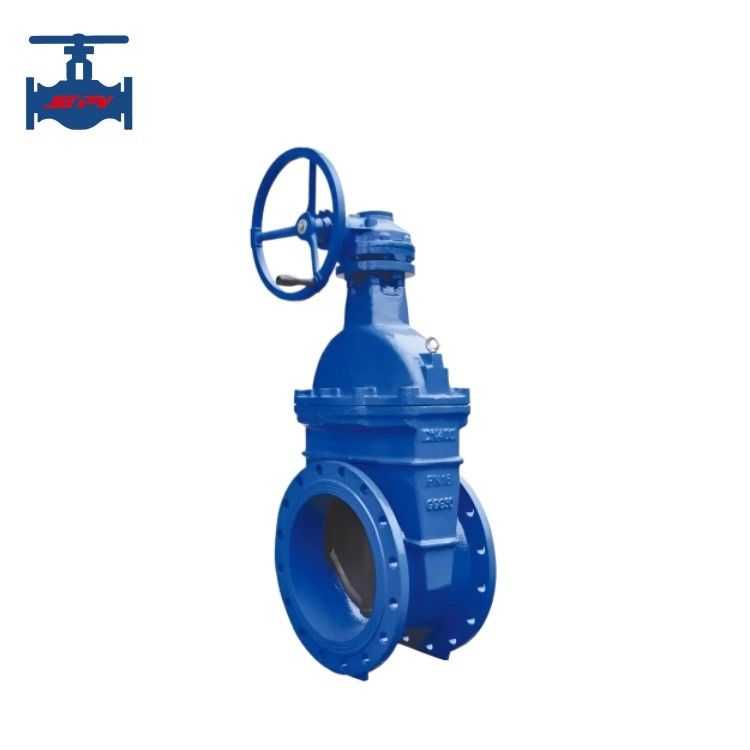

標準ダクタイル鋳鉄鋳物レジリエントシートフランジゲートバルブ、ダイレクトマウント対応

製品の説明:

従来のゲートバルブのアップグレードされた代替品として、ソフトシールゲートバルブは、

弾性ゲートの微小変形の補償メカニズムを通じて、優れたシール性能を実現します。

その顕著な利点には、

軽くて柔軟な切り替え、強力なシール信頼性、優れた弾性記憶機能、および長い耐用年数があります。このバルブは、

水道水、下水、建設、食品、電力、医療、冶金、

および軽紡績などの流体パイプラインシステムに広く適しており、効率的な調整および開閉装置として使用できます。

ゲートバルブのゲートプレートには2つのシール面が装備されており、一般的にくさび形の構造で、

くさび角度はバルブパラメータによって決定されます。くさび型ゲートプレートは、一体型剛性ゲートプレートと

わずかに変形可能な弾性ゲートプレートに分けられます。後者は、処理を最適化し、

シール面の角度偏差を補償できます。従来のゲートバルブの代替品として、ソフトシールゲートバルブは、

弾性ゲートプレートの微小変形を通じて効率的なシールを実現します。軽量の開閉、信頼性の高いシール、

および長い耐用年数などの利点があり、さまざまな流体パイプラインに広く適用できます。ライジングステムゲートバルブでは、ステムは

バルブの開閉とともに垂直に移動し、駆動システムが回転運動を直線運動に変換します。

閉じたとき、ゲートプレートはバルブシートとシールして流体の流れを遮断します。開いたとき、妨げのない通路を可能にします。

これらのバルブは金属対金属のシールを使用しており、オン/オフおよびスロットリング操作に適しています。簡単な構造でメンテナンスが容易で、

ライジングステム設計により、バルブの状態を視覚的に検査できるため、複数の業界で幅広い用途が保証されます。

製品仕様パラメータ:

呼び径DN (mm)		40～600
呼び圧力PN (MPa)		1.0～2.5
試験規格	強度試験(MPa)	呼び圧力の1.5倍
試験規格	シール試験(MPa)	呼び圧力の1.1倍
主なコンポーネント	本体	ダクタイル鋳鉄
	ボンネット	ダクタイル鋳鉄
	ステム	2Cr13
	Oリング	NBR
	シール	NBR
	グランド	ダクタイル鋳鉄
	ディスク	NBRで包まれたダクタイル鋳鉄
適切な媒体		水
使用温度		0℃～80℃
接続タイプ		フランジ
