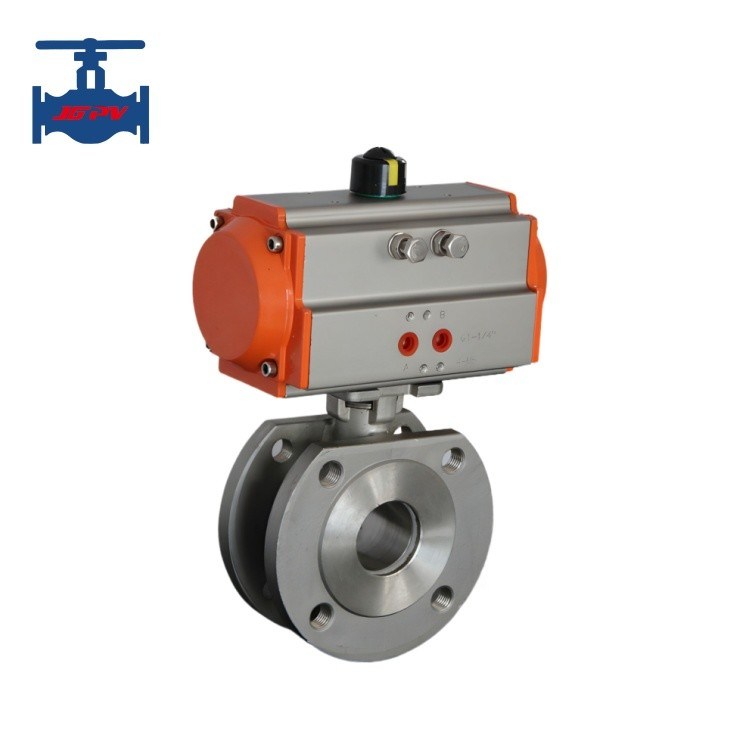

パネウマティック薄球弁

製品詳細

起源の場所: 中国

支払いと送料の条件

最小注文数量: 1セット

パッケージの詳細: パライウッドの箱の安全包装

受渡し時間: 14日

支払条件: L/C,T/T,ウェスタン・ユニオン

供給の能力: 月に100個

最良 の 価格 を 入手 する
ハイライト:
Application::
一般的な
中等型::
水,蒸気,油など
タイプの取付け::
直接台紙
標準または非標準::
スタンダード
流通方式::
双方向
アクチュエーション:
手動,電気,空気,自動
シーリング性能::
密封
作業温度::
普通の温度と高温
圧力の適用::
正常な圧力
品質保証::
18ヶ月
Application::
一般的な
中等型::
水,蒸気,油など
タイプの取付け::
直接台紙
標準または非標準::
スタンダード
流通方式::
双方向
アクチュエーション:
手動,電気,空気,自動
シーリング性能::
密封
作業温度::
普通の温度と高温
圧力の適用::
正常な圧力
品質保証::
18ヶ月
パネウマティック薄球弁

ハイライト:パネウマティック薄球弁


製品紹介


パンネマティック型薄型球閥は,球がチャネルに垂直な軸の周りに90°回転するバルブである.

ポンプ型双作用または単作用 (春回り) の気圧アクチュエータとO型バルブ構造

電磁気弁,空気フィルター調節器,限界スイッチ (バルブ位置指示器) や電圧気圧装置などのアクセサリー

バルブポジショナーで,プロセス中の流体介質の自動調節制御またはオンオフ (2つの位置) 切断制御を可能にします

パイプライン


製品の技術パラメータ:


定数直径 DN (mm)

50~200

定数圧力PN (MPa)

1.6

試験圧力 (MPa)

強度 (水)

2.4

閉じ込め (水)

1.76

主要な成分

身体

WCB/CF8/CF8M

バルブボール

ステンレス鋼/炭素鋼

座席

PTFE

梱包

柔らかいグラフィット

シャフト

2Cr13

ハンドル

柔らかい鉄

作業温度

≤150°C

中等型

水,油,蒸気


製品の特徴:


1パネウマティックボールバルブは,すべてのバルブタイプの中で最小で,低流体抵抗を持っています.

簡単に開け/閉められ,圧縮空気を動力として使って,ピストンラックとギアを通るバルブ幹を動かす.

メカニカルトランスミッションで,球を0-90°回転させ,角引でトルクを出力して,迅速に開閉を完了させるか,

ボールコアチャネルは平らで滑らかで,介質堆積に弱いため,パイプラインのピギングを可能にします.

シンプルな構造,軽量,密封性能が良い

自動制御システム

2電気信号と圧縮空気を電源として使用し,電動気圧閥定位装置を装備し,電圧圧圧縮空気を電源として使用し,電圧圧縮空気を電源として使用し,電圧圧縮空気を電源として使用します.

0-10mA DCまたは4-20mA DCの電流信号を制御システムによって入力します. 調節器は圧縮空気を空気に変換します.

入力/出力への源圧信号,球核の回転角を変化させ,比例調整を実現する.

3. 電磁気方向制御バルブとバルブ位置指示器で,AC220VまたはDC24V電源を使用し,

圧縮空気を電源として利用し,液体の介質の快速オンオフ (二ポジション) 切断制御を実現します.

4パンエマティックアクチュエータは,大出力トルクを提供するピストン型シリンダーとクランクアーム変換構造を採用

密封された防水設計で 高い保護レベルです シリンダーボディは

油なしの潤滑のための完成シリンダーで,摩擦係数が低く,耐腐蝕性があり,超耐久性/信頼性があります.

すべてのトランスミッションベアリングは,油のない潤滑のために境界自潤滑ベアリングを使用し,駆動軸に磨きがないことを保証します.
