製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: SZJHQ-JGPV
支払いと送料の条件
最小注文数量: 1セット
価格: USD339/Set to USD7999.9/Set
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 2週
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 1ヶ月あたりにセット500
標準または非標準: |
スタンダード |
適用する: |
一般的な |
製品の特徴: |
工業自動化制御バルブ |
目的: |
流れの組み合わせ |
構造: |
弁膜 |
製造船: |
キャスティング |
流れの方向: |
3つの方法 |
中型: |
水,蒸気,油など |
ポートサイズ: |
3/4インチ - 12インチ |
接続: |
フランジ |
名前: |
空気のダイヤフラムの制御弁 |
標準または非標準: |
スタンダード |
適用する: |
一般的な |
製品の特徴: |
工業自動化制御バルブ |
目的: |
流れの組み合わせ |
構造: |
弁膜 |
製造船: |
キャスティング |
流れの方向: |
3つの方法 |
中型: |
水,蒸気,油など |
ポートサイズ: |
3/4インチ - 12インチ |
接続: |
フランジ |
名前: |
空気のダイヤフラムの制御弁 |

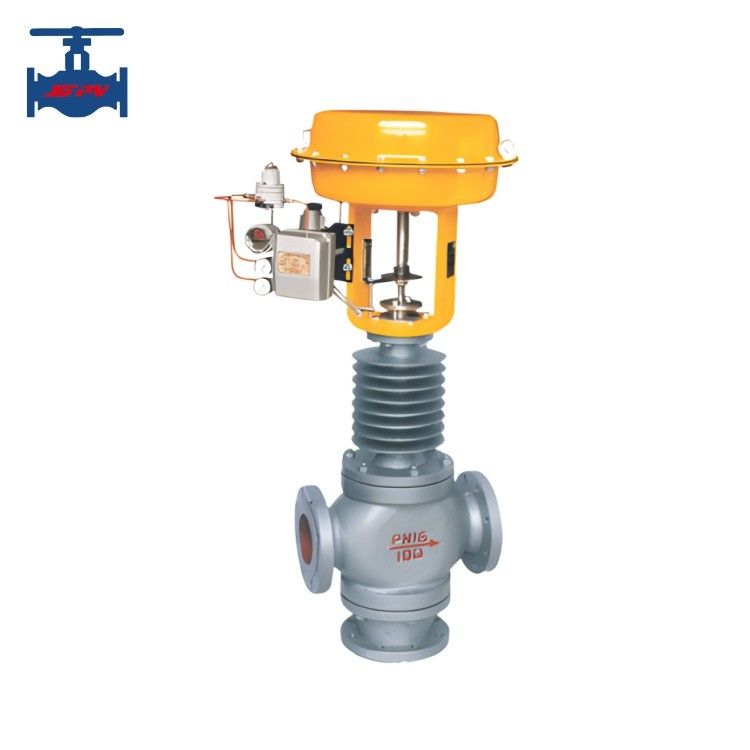

WCB CF8 パネウマティック・ダイアフラーム 3道合流量制御調節バルブ
製品紹介
SZJHQ パネマティック隔膜3方向の合流制御バルブとSZJHXパネマティック隔膜3方向の変向制御バルブどれか採用するs円筒状の薄壁型窓型のバルブコアガイド,ポンジ型のバルブコアの袖のガイドとは異なる.マルチスプリングアクチュエーターを装備,シンプルな構造の利点があります軽量,小容量,便利な分解と組み立て. 圧力の維持,流量,液体,および他のメディアの正確な制御のためのプロセスで広く使用されています.温度液体を三方向弁を通って2つの流れに分割したり,三方向弁を通って2つの液体を1つの液体に融合させるのに適しています.
2つのタイプがあります隔膜三方向調節バルブ:三方向コンビネードフローと三方向スプリットフロー.名目圧はPN16,40,64を含む.名目直径範囲はDN25-300である.適用される液体温度は -60 °Cから+450 °C流出基準はレベルIVである.流出特性は2種類ある.直流とパラボリック.
製品の技術パラメータ:
| DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量係数 クV |
合併 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 異なること | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 速度は L ((mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| メムランの有効面积 Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| 定数圧力PN (MPa) | 1.64 について06 について4 | ||||||||||||
| 固有流量特性 | 線形とパラボラ | ||||||||||||
| 固有の調整可能な比率 R | 30:1 | ||||||||||||
| 作業温度 T ((°C) | 標準型:鋳造鋼 -40×250,不?? 鋼 -60×250 熱消散型:鋳鋼-40 ̇450,ステンレス鋼-60 ̇450 |
||||||||||||
| 2つのメディアの温度差 (°C) | 鋳鋼と不?? 鋼 ≤200 | ||||||||||||
| 信号範囲 Pr ((kpa) | 20・100 | ||||||||||||
| 空気源圧 Ps (MPa) | 0.14・04 | ||||||||||||
| 許容される漏れ量 l/h | 10-4×名乗弁容量 | ||||||||||||
| 許容される圧力差△P (MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
製品の特徴:
パネウマティック弁の調節閥は,工業自動化分野で広く使用されている調節装置で,コンパクトな構造,高い調整精度,操作が簡単圧縮空気や窒素ガスを電源として使って,弁制御弁の開閉を動かす.流体介質の流量や圧力などのパラメータとその特徴の正確な制御を達成する,
1コンパクトな設計と軽量,解体と修理が簡単で,任意の位置に設置できます.
2構造はシンプルでコンパクトで,迅速な開閉のために90°回転します.
3作業トークが低く,労働を節約し,軽量です
4完全に密封し,ガス検査の漏れをゼロにします.
5異なるコンポーネント材料を選択して,様々なメディアに適用できます.
6流量特性は線形であり,調節性能は良好である.
7開閉試験数は最大1万回まで,寿命も長い.
8門弁,球弁,プラグ弁,ホース弁,弁用管を使用するすべてのパイプライン,特に高層ビルの防火システムや管道システムでは,バルブオン/オフ状態の表示が必要です.このバルブで交換できます.
