製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: D343H-150LB
支払いと送料の条件
最小注文数量: 1セット
価格: USD85.7/PC-USD29999/PC
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 14 日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 月1000個
スタンダード: |
API609 |
中型: |
水,蒸気,油 |
圧力の適用: |
低気圧 と 中気圧 |
製造船: |
キャスティング |
材料: |
鋳造鋼,ステンレス鋼 |
密封型: |
堅い合金 |
ポートサイズ: |
2-56インチ |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
使用: |
制御流量 |
名前: |
三重のオフセットの蝶弁 |
スタンダード: |
API609 |
中型: |
水,蒸気,油 |
圧力の適用: |
低気圧 と 中気圧 |
製造船: |
キャスティング |
材料: |
鋳造鋼,ステンレス鋼 |
密封型: |
堅い合金 |
ポートサイズ: |
2-56インチ |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
使用: |
制御流量 |
名前: |
三重のオフセットの蝶弁 |

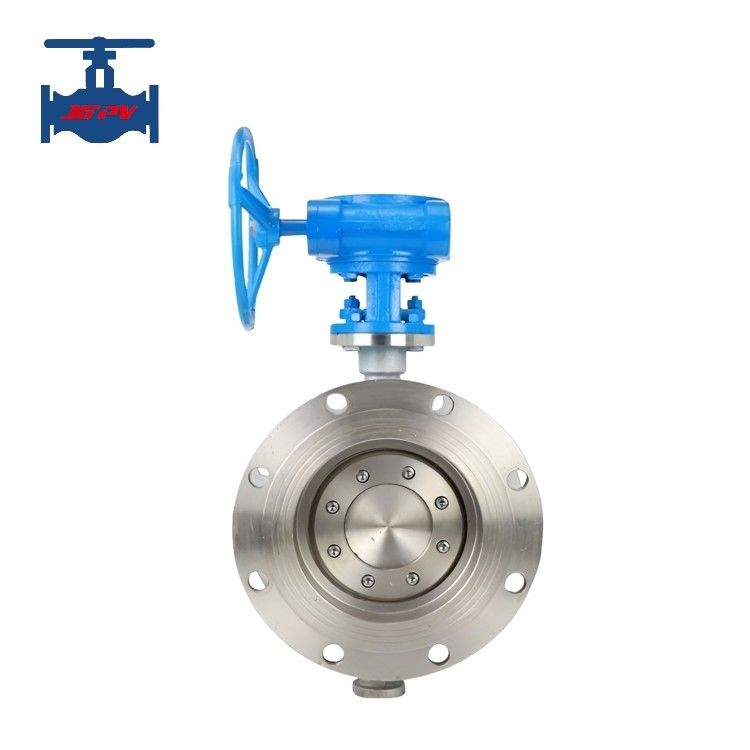

ANSI 標準 高性能 トリプルオフセット バターフライバル 工業用パイプライン用
製品紹介
アメリカ標準バタフライバルブは,現在のアメリカ標準API609に従って設計および製造された高性能バタフライバルブです.バルブは,三次元のエキセントリック円形座席密着ペアを採用バタフライプレートシールがバタフライプレートに埋め込まれた新しいタイプの金属プレートを使用し,バタン座席にマッチします.バタフライプレートを使用してシールを回し圧縮することで,密封面の摩擦抵抗が小さい閉じる時に引き締めする機能があり,これは信頼性の高い密封性能を保証し,開くことは密封が完全に接触しないことを保証します.密封面が損傷しないようにするAPIバタフライバルは,フレンズタイプ3のエキセントリック構造,クランプタイプ3のエキセントリック構造,周りに突出物を持つバルブボディに分かれます.シングルフレンズ構造として設計され,螺旋穴がある.
製品仕様:
| 1 | 技術規格 | 設計と製造 | API609 |
| 2 | 長さ構造 | ASME B1610 | |
| 3 | フレンズ接続 | ASME B165ASME B1647 | |
| 4 | 試験と検査 | API598 | |
| 5 | ポートサイズ | インチ | 2 - 40 |
| 6 | 定数圧力 (lb) | クラス | 150/300/600 |
| 7 | 試験圧力 (MPa) | 耐久性試験 (水) | 3.0/7.5/16.5 |
| 8 | 密封試験 (水) | 2.2/5.5/12.1 | |
| 9 | 中等適用可能 | 水,蒸気,石油など | |
| 10 | 作業温度 | -29~425°C | |
| 11 | 接続方法 | ウェーファー,フレンズ,ラグ | |
| 12 | 駆動方法 | ワームギア,電動・気力駆動装置 | |
製品の特徴:
1シンプルな外構造,小さな体積,軽量,低コスト,幅広い用途
2このバタフライバルの構造特性は,他のタイプのバタフライバルが開け過ぎて密封できないという欠点を排除します.高温で普通に使えます高温条件下での使用では熱膨張による容易な漏れの欠陥を克服する.
3バルブは,使用された介質の要求に応じて異なる密封表面材料を選択し,密封表面が耐磨,侵食,長寿であることを保証します.
