製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: D341X-16Q
支払いと送料の条件
最小注文数量: 1セット
価格: USD28.9/PC - USD4999.9/PC
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 14 日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 月1000個
標準または非標準: |
スタンダード |
スタンダード: |
ANSI,ASME,DIN,GB |
中型: |
水、オイル |
接続: |
フランジ |
密封の方法: |
EPDMゴムで覆い |
表面処理: |
融合エポキシ結合 |
作業温度: |
-20°Cから120°C |
圧力の適用: |
低気圧 |
ポートサイズ: |
DN50-DN1200 |
品質保証: |
18ヶ月 |
名前: |
ゴムで覆われたバタフライバル |
標準または非標準: |
スタンダード |
スタンダード: |
ANSI,ASME,DIN,GB |
中型: |
水、オイル |
接続: |
フランジ |
密封の方法: |
EPDMゴムで覆い |
表面処理: |
融合エポキシ結合 |
作業温度: |
-20°Cから120°C |
圧力の適用: |
低気圧 |
ポートサイズ: |
DN50-DN1200 |
品質保証: |
18ヶ月 |
名前: |
ゴムで覆われたバタフライバル |

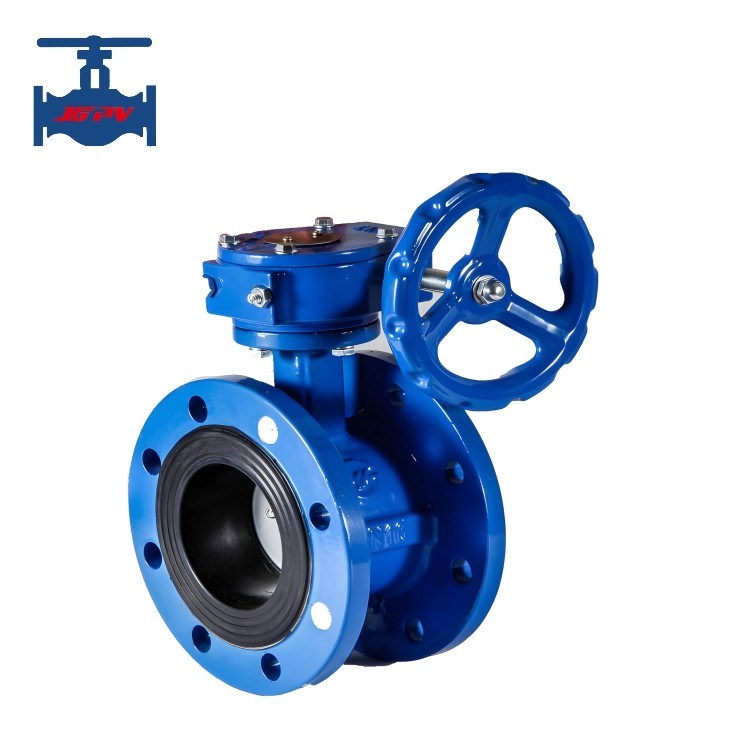

柔らかい鉄 集中型フレンズ型 EPDM ゴムで覆われた蝶弁
製品紹介
集中式バタフライバルブは,中央線型バタフライバルブとも呼ばれ,一般的なゴム線型バタフライバルブはこのカテゴリに属しています. EPDMゴム線型バタフライバルブは非常に典型的なモデルです.主にパイプラインの開閉と流れの調節に使用される. シンプルな構造,便利な操作,良質な密封性能により,化学,石油,電力,軽工業などの分野で広く使用されています.中央線に包まれた蝶閥の主な構造は,バルブボディを含むバルブ・プレートとバルブ・ボディの間にゴム製の内膜が使用され,バルブ・ボディ上の介質の腐食を効果的に防ぐことができます.
製品の技術パラメータ:
| 定数直径 DN (mm) | 50~1200 | |
| 定数圧力PN (MPa) | 1.6 | |
| 試験圧力 (MPa) | 強度 (水) | 2.4 |
| 閉じ込め (水) | 1.76 | |
| 主要な成分 | バルブボディ | QT450,炭素鋼,ステンレス鋼 |
| ディスク | QT450 について炭酸鋼,ステンレス鋼 | |
| 座席 | EPDM,NBR,VITON,PTFE | |
| 軸 | 2Cr13 | |
| 作業温度 | ≤120°C | |
| 中等型 | 水,油,弱い腐食媒質 | |
| 接続 | フレンズ接続 | |
製品の特徴:
1シンプルな構造:ゴムで覆われたコンセントリックバタフライバルの構造は比較的シンプルで,主にバルブボディ,バルブプレート,バルブ幹から構成されています.複雑な駆動装置を必要としない.
2操作は簡単です.ゴムで覆われたコンセントリックバタフライバルバルブプレートを開閉する制御が可能で バルブ幹を回して流れを調整できます
3密封性能: 密封性能は,ゴムで覆われたコンセントリックバタフライバル中途半端な漏れを効果的に防ぐことができます
4バルブプレートとバルブボディの間にはゴム製の内膜が使用されます.ゴムで覆われたコンセントリックバタフライバルバルブボディの介質の腐食を効果的に防ぐことができます.
5幅広い用途:ゴムで覆われたコンセントリックバタフライバル化学,石油,電力,軽工業など様々なパイプラインシステムに適しています
