製品詳細
起源の場所: 中国
ブランド名: JGPV
モデル番号: D373H-150LB
支払いと送料の条件
最小注文数量: 1セット
価格: USD85.7/PC-USD29999/PC
パッケージの詳細: パライウッドの箱の安全包装
受渡し時間: 14 日
支払条件: L/C,T/T,ウェスタンユニオン
供給の能力: 月1000個
スタンダード: |
API609 |
中型: |
水,蒸気,油 |
圧力の適用: |
低気圧 と 中気圧 |
製造船: |
キャスティング |
材料: |
鋳造鋼,ステンレス鋼 |
密封型: |
堅い合金 |
ポートサイズ: |
2-56インチ |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
使用: |
制御流量 |
名前: |
三重のオフセットの蝶弁 |
スタンダード: |
API609 |
中型: |
水,蒸気,油 |
圧力の適用: |
低気圧 と 中気圧 |
製造船: |
キャスティング |
材料: |
鋳造鋼,ステンレス鋼 |
密封型: |
堅い合金 |
ポートサイズ: |
2-56インチ |
品質保証: |
18ヶ月 |
試験基準: |
耐久性試験,密封試験,その他のクライアントのニーズ |
使用: |
制御流量 |
名前: |
三重のオフセットの蝶弁 |

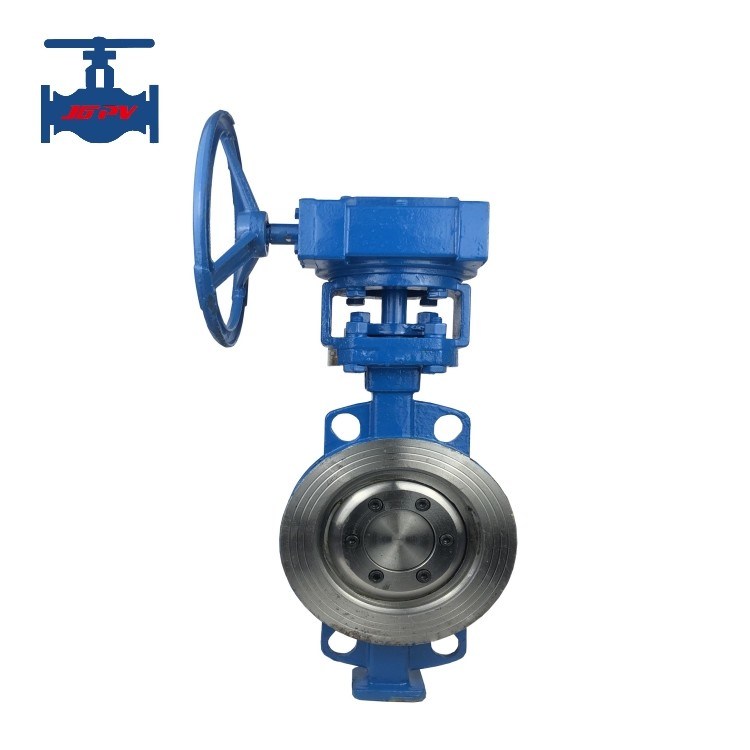

ANSI 標準 高性能 トリプルオフセット バターフライバル 工業用パイプライン用
製品紹介
アメリカ標準バタフライバルブは,現在のアメリカ標準API609に従って設計および製造された高性能バタフライバルブです.バルブは,三次元のエキセントリック円形座席密着ペアを採用バタフライプレートシールには バタフライプレートに組み込まれた新しいタイプの金属プレートが使用され バルブシートにマッチします
アメリカ標準のバタフライバルは3つの異常バタフライバルで,二重異常バタフライバルの幹軸位置の異常によって形成される第三の異常,円形密封面の中央線の角の傾きと,弁の中央線の傾き. 最初の2つの偏心点は,バルブ座と密封リング間の摩擦を軽減し,バルブ座とバルブプレートが約15度の開口後に接触から離れる.バルブ座席とバルブプレートを完全に切断する第三の偏心密封中に,弁プレートと弁プレートの接触は一時的な瞬間のみです.
バルブ座席とバルブプレートの間の摩擦を大幅に削減し,開閉過程で磨きを軽減し,使用寿命を延長します.バルブの動作トルクが減るバルブシートとバルブプレートのシールリングの間を圧迫することで,その密封が達成される.トークが高くなるほどバルブ構造の設計が合理的であれば,非常に高い密封効果を達成できます.バルブを詰め込む可能性を除去することができます5) 一般的なバタフライバルと比較して,3つの異常バタフライバルは,柔らかいシールの弱さを克服するために金属シールを使用し,適用可能な温度範囲がより広い高低温条件ではゲートバルブを代替するだけでなく,腐食や侵食耐性条件でも使用できます.
製品仕様:
| 1 | 技術規格 | 設計と製造 | API609 |
| 2 | 長さ構造 | ASME B1610 | |
| 3 | フレンズ接続 | ASME B165ASME B1647 | |
| 4 | 試験と検査 | API598 | |
| 5 | ポートサイズ | インチ | 2 - 40 |
| 6 | 定数圧力 (lb) | クラス | 150/300/600 |
| 7 | 試験圧力 (MPa) | 耐久性試験 (水) | 3.0/7.5/16.5 |
| 8 | 密封試験 (水) | 2.2/5.5/12.1 | |
| 9 | 中等適用可能 | 水,蒸気,石油など | |
| 10 | 作業温度 | -29~425°C | |
| 11 | 接続方法 | ウェーファー,フレンズ,ラグ | |
| 12 | 駆動方法 | ワームギア,電動・気力駆動装置 | |
製品の特徴:
1シンプルな外構造,小さな体積,軽量,低コスト,幅広い用途
2このバタフライバルの構造特性は,他のタイプのバタフライバルが開け過ぎて密封できないという欠点を排除します.高温で普通に使えます高温条件下での使用では熱膨張による容易な漏れの欠陥を克服する.
3バルブは,使用された介質の要求に応じて異なる密封表面材料を選択し,密封表面が耐磨,侵食,長寿であることを保証します.
