製品詳細
Place of Origin: China
ブランド名: JGPV
Model Number: CS49H-JGPV
支払いと送料の条件
Minimum Order Quantity: 1 Set
価格: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

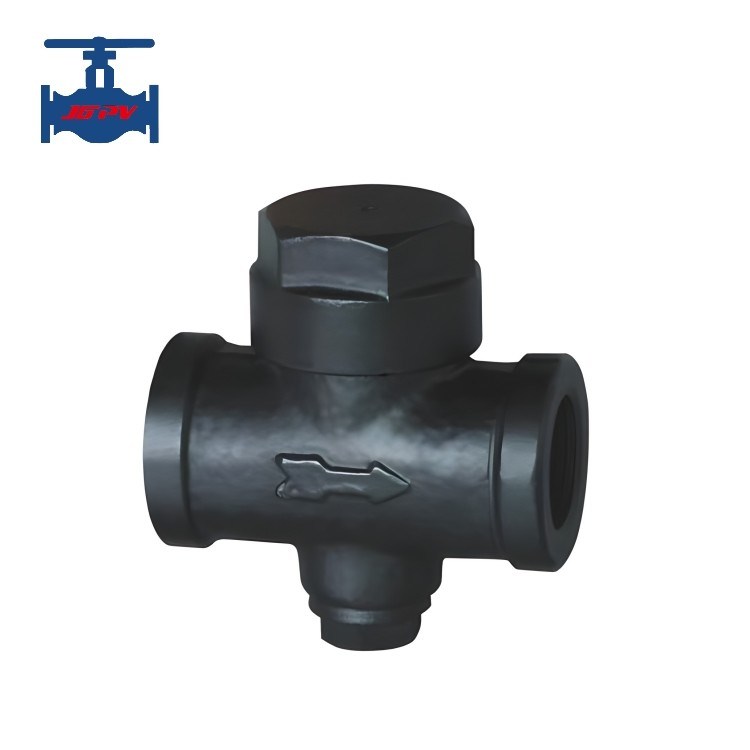

ASTM A216-WCB 熱力学型蒸気キャプチャ 蒸気パイプライン用
製品紹介
熱力学式ディスク型蒸気キャップバルブは,蒸気と冷凝液の熱力学の異なる特性を利用して熱力学原理に基づいています.バルブホールを通過する蒸気と凝縮液の異なる流量と体積のために動力エネルギーと電位エネルギーの動的および静的圧力変化を引き起こし,バルブプレートの上部と下部間の圧力差の変化をもたらす.バルブ座席の穴を開閉するためにバルブプレートを運転ディスク型蒸気キャップバルブは,蒸気主要パイプライン,熱追跡パイプライン,ジャケットボルト,そして様々な小型蒸気機器.
熱力学蒸気キャプチャは,非常に頑丈で操作が簡単である排気弁です.このタイプの蒸気キャプチャは,蒸気キャプチャのバルブを通過すると発生する電力によって動作します.概要図に示されているように制御室内にある円盤です 制御室内にある円盤です
開始段階では 圧力により 円盤が上げられますそして凝縮水と空気は,内部バルブシートの上に通過し,ディスクの下部を通って外出口の3つの小さな穴から放出されます.
熱電源排出弁の内部には移動可能な弁プレートがあり,敏感な部品と動作する部品の両方です.蒸気と凝縮水の流量と体積の変化の異なる熱力学原理によると,バルブプレート上下で異なる圧力差が生成され,バルブプレートがバルブを開閉する.蒸気漏出率は3%,低冷却度が8°C~15°C.
製品構成要素と性能
| 仕事 の 圧力 | 0.05-6.4MPa | 最大作業温度 | 325°C |
| ポートサイズ | DN15-DN150 | 漏れ率 | <3%,実際の流出量 |
| 低冷却 | 8 °C | 最大逆圧 | 50% |
| カーソリーとキャップ | WCB,CF8 | ディスクプレート | 2Cr13,CF8 |
| 座席 | 2Cr13,CF8 | フィルター | CF8 |
1このバルブには堅牢な構造,軽量,小体積,そして,調整を必要とせず,広い圧力範囲があります.
2空気放出装置を装備し,初期空気を迅速に除去し,迅速な空気操作を保証します.
3熱すぎた蒸気を耐える 凍結に強い耐性があり 設置も制限されていません
