製品詳細
モデル番号: PZ73W-16P
支払いと送料の条件
流量制御: |
オン/オフ |
操作の種類: |
手帳 |
トリム材料: |
ステンレス鋼,銅,銅 |
圧力を指定する: |
150 PSI |
弾性記憶力: |
優れた弾性記憶力 |
作動のタイプ: |
手動ハンドル |
漏出クラス: |
クラス IV,クラス V,クラス VI |
温度範囲: |
0〜100°C |
接続終了: |
糸付き |
シール材料: |
PTFE |
バルブタイプ: |
ゲート弁 |
シャットオフ能力: |
バブル密度,クラスVI,またはクラスV |
製造船: |
キャスティング |
構造: |
弁膜 |
目的: |
流量規制 |
流量制御: |
オン/オフ |
操作の種類: |
手帳 |
トリム材料: |
ステンレス鋼,銅,銅 |
圧力を指定する: |
150 PSI |
弾性記憶力: |
優れた弾性記憶力 |
作動のタイプ: |
手動ハンドル |
漏出クラス: |
クラス IV,クラス V,クラス VI |
温度範囲: |
0〜100°C |
接続終了: |
糸付き |
シール材料: |
PTFE |
バルブタイプ: |
ゲート弁 |
シャットオフ能力: |
バブル密度,クラスVI,またはクラスV |
製造船: |
キャスティング |
構造: |
弁膜 |
目的: |
流量規制 |

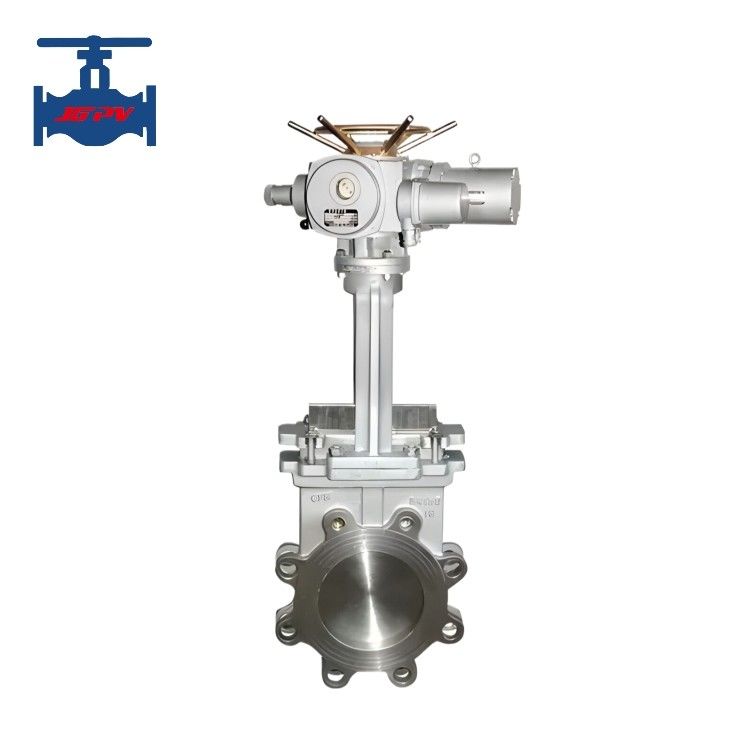

商品の詳細:
平面のゲートプレートの底部に刃状の斜切切断,その機能がある
このタイプのバルブは,通常,水中によって遮断されずに閉められるようにします.
セルプ,石炭灰,化学原材料,下水,食品などのメディアの流れを開く/閉じる.
ナイフゲートバルブは,動きの方向が流体方向に垂直であるゲートプレートです.ナイフゲートバルブは,完全に開くのみできます.
このバランプは操作が簡単で,自由に開くことができ,柔軟性があり,
信頼性の高い移動; ゲートプレートは組み立て・維持が簡単で,密封構造は合理的で,密封リングは便利です
切断表面の粘着をクローズアップすることができます. 切断表面の粘着をクローズアップすることができます
ステンレス鋼のゲートプレートは 腐食による密封漏れを防ぐことができます
製品の技術パラメータ:
|
港 サイズ |
DN50-DN1200 |
|
|
定数圧力 |
PN1だ0ほら1.6 (MPa);150LB; 10K |
|
|
接続方法 |
ウェーファーとフレンズ |
|
|
駆動方法 |
電動アクチュエータ |
|
|
電源 |
AC380V |
|
|
コントロール方式 |
ON/OFF機能と調節機能 |
|
|
作業圧 |
DN50ほらDN250: 10バー DN300ほらDN400: 6バー DN450: 5バー DN500ほらDN650: 4バー |
|
|
フレンズ接続 |
GB9113.1-2000"JB/T79.1-1984"HG20592-1997 年"ASME B165"EN 1092-1:2001 |
|
|
長さ基準 |
GB/ そうだT15188.2-94; MSS SP 81-2001 |
|
|
圧力基準 |
GB/T12224-2007;ANME B 16.34-2003 について"ISO7005-1 |
|
|
試験基準 |
強度と密封基準:JB/T9092-1999 年 |
|
|
作業温度 |
座席 |
NBR≤80°C;EPDM≤120°C;PTFE≤180°C鋼鉄の硬合金≤450~900°C |
|
身体 |
WCB≤425°C; ステンレス鋼,クロムモリブデン鋼≤600°C; 2520 デュプレックスステンレス鋼≤900°C |
|
|
中途半端 |
石炭の選択,スラッグの放出,都市下水処理,食品,紙-鉱山発電所の石油,水,蒸気,石油,化学,その他の石油パイプラインの製造,セメントスライド,金粉,砂,スラッグ,石炭スライド,パルプ,木のパルプの接続または切断尾行繊維,粉塵,化学処理下水,堆積タンク,アスファルト,シロ出口,果汁,穀物,屠殺所の廃水などなど |
|
製品の特徴:
1バルブボディは,低流体抵抗と柔軟で便利な操作を備えた統合設計を採用しています.
2螺旋駆動は,二重平面ベアリング設計を採用し,トランスミッションの摩擦を大幅に削減し,バルブを開閉することを容易にする.
3ナイフゲートバルブのシールバルブ座席は移動式シールを採用し,Oリングプレストレッチはシールバルブ座席をバルブプレートにしっかりと固めるためにプレストレッチ力を供給します.漏れを大幅に減らす長期使用で密封ペアの磨きを自動補償する機能があり,バルブの使用寿命を改善します.
4固定ガイド爪,溝の設計がないため,中途半端な蓄積と詰め込みを引き起こすことは容易ではありません.
5バルブ座席は,メタルハードシールまたはソフトシールとして,メディアと産業のニーズに応じて選択することができます.ゲートプレートは,表面にハードクロム塗装またはイオンナイトライディングで処理されます.柔らかいシールバルブシートは,PTFE,NBR,またはEPDMから選択できます.密封性能が良し,耐腐蝕性がある.
