製品詳細
Place of Origin: China
支払いと送料の条件
Shutoff Capability: |
Bubble-tight, Class VI, or Class V |
End Connections: |
Flanged, Threaded, Welded |
Connection: |
Flanges |
Flow Control: |
On/Off |
Size: |
1 inch |
Manufacturing Craft: |
Casting |
Air Source: |
3-7 bars |
End Connection: |
Flanged |
Product Features: |
Industrial automation control valve |
Leakage Rate: |
Bubble Tight |
Seat Material: |
PTFE |
Flow Characteristic: |
Linear |
Elastic Memory: |
Excellent elastic memory |
Operation Type: |
Manual |
Actuation Type: |
Handwheel |
Shutoff Capability: |
Bubble-tight, Class VI, or Class V |
End Connections: |
Flanged, Threaded, Welded |
Connection: |
Flanges |
Flow Control: |
On/Off |
Size: |
1 inch |
Manufacturing Craft: |
Casting |
Air Source: |
3-7 bars |
End Connection: |
Flanged |
Product Features: |
Industrial automation control valve |
Leakage Rate: |
Bubble Tight |
Seat Material: |
PTFE |
Flow Characteristic: |
Linear |
Elastic Memory: |
Excellent elastic memory |
Operation Type: |
Manual |
Actuation Type: |
Handwheel |

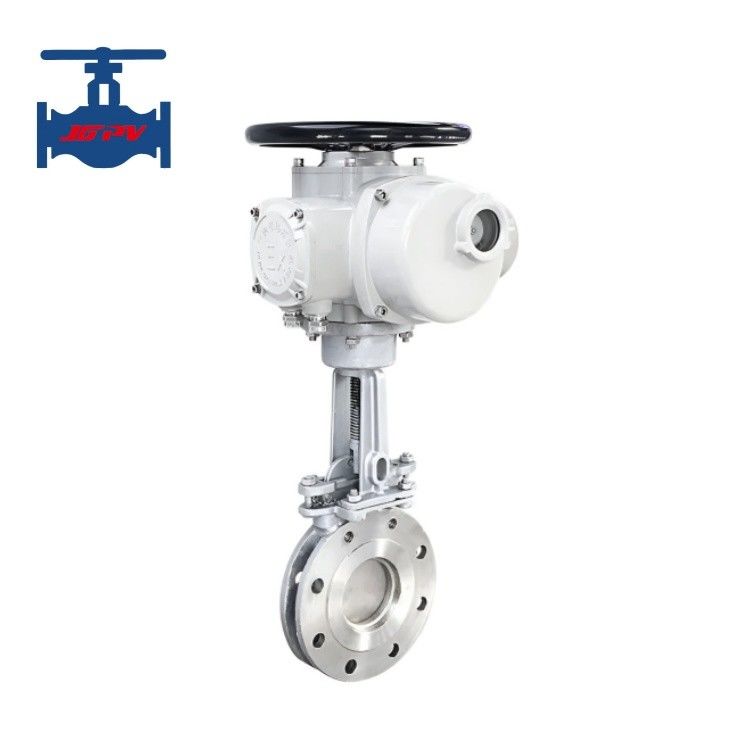

ハイライト:電動ナイフゲートバルブ
製品紹介
電動ナイフゲートバルブ (ナイフゲートバルブまたはナイフスラーリバルブとも呼ばれる) は,石炭洗浄から進化した
鉱山発電所から都市下水処理や一般工業から
超薄い電気ナイフゲートバルブ
大きな流量抵抗,重量,安装が難しい,そして大きな足跡に関連する問題を徹底的に解決します.
標準的なゲートバルブ,スラブゲートバルブ,ボールバルブ,制御バルブ,バタフライバルブなど
ナイフゲートバルブが登場して以来
私たちの会社のPZ型は,電源を制御する電源を制御する電源を
電気ナイフゲートバルブには先端技術と国内外の構造上の利点が含まれています
他のメーカーが製造する電気ナイフゲートバルブの欠陥を排除します.
軽量,シンプルでコンパクトな構造,信頼性の高い密封性能,長い使用寿命,メディアを切断する能力.
密封原理は以下のとおりです: ゲートが完全に閉ざされると,ゲートの傾斜表面は,
密封効果のために密封面に強く押す. さらに,傾斜
ゲートの底にある表面は中程度の切断機能があり,バルブが詰まりや詰まりに弱い
構造は,ハードシールまたはソフトシールオプションで設計され,ユーザーがタイプに基づいて選択することを可能にします.
ナイフ型ゲートの使用により,優れた切削性能を有し,
スラリー,粉状粒状材料,繊維などの制御が難しい流体に適しています.産業で使用されています.
紙製造,石油化学,鉱業,排水,食品加工などです.複数のバルブシートが選択できます.
自動バルブを達成するために,オンサイト制御のニーズに応じて,電動または空気力アクチュエーターを装備することができます
手術です
製品の技術パラメータ:
|
港 サイズ |
DN50-DN1200 |
|
|
定数圧力 |
PN1だ0ほら1.6 (MPa);150LB; 10K |
|
|
接続方法 |
ウェーファーとフレンズ |
|
|
駆動方法 |
電動アクチュエータ |
|
|
電源 |
AC380V |
|
|
コントロール方式 |
ON/OFF機能と調節機能 |
|
|
作業圧 |
DN50ほらDN250: 10バー DN300ほらDN400: 6バー DN450: 5バー DN500ほらDN650: 4バー |
|
|
フレンズ接続 |
GB9113.1-2000"JB/T79.1-1984"HG20592-1997 年"ASME B165"EN 1092-1:2001 |
|
|
長さ基準 |
GB/ そうだT15188.2-94; MSS SP 81-2001 |
|
|
圧力基準 |
GB/T12224-2007;ANME B 16.34-2003 について"ISO7005-1 |
|
|
試験基準 |
強度と密封基準:JB/T9092-1999 年 |
|
|
作業温度 |
座席 |
NBR≤80°C;EPDM≤120°C;PTFE≤180°C鋼鉄の硬合金≤450~900°C |
|
身体 |
WCB≤425°C; ステンレス鋼,クロムモリブデン鋼≤600°C; 2520 デュプレックスステンレス鋼≤900°C |
|
|
中途半端 |
石炭の選択,スラッグの放出,都市下水処理,食品,紙-鉱山発電所の石油,水,蒸気,石油,化学,その他の石油パイプラインの製造,セメントスライド,金粉,砂,スラッグ,石炭スライド,パルプ,木のパルプの接続または切断尾行繊維,粉塵,化学処理下水,堆積タンク,アスファルト,シロ出口,果汁,穀物,屠殺所の廃水などなど |
|
製品の特徴:
1バルブボディは,低流体抵抗と柔軟で便利な操作を備えた統合設計を採用しています.
2螺旋駆動は,二重平面ベアリング設計を採用し,トランスミッションの摩擦を大幅に削減し,バルブを開閉することを容易にする.
3ナイフゲートバルブのシールバルブ座席は移動式シールを採用し,Oリングプレストレッチはシールバルブ座席をバルブプレートにしっかりと固めるためにプレストレッチ力を供給します.漏れを大幅に減らす長期使用で密封ペアの磨きを自動補償する機能があり,バルブの使用寿命を改善します.
4固定ガイド爪,溝の設計がないため,中途半端な蓄積と詰め込みを引き起こすことは容易ではありません.
5バルブ座席は,メタルハードシールまたはソフトシールとして,メディアと産業のニーズに応じて選択することができます.ゲートプレートは,表面にハードクロム塗装またはイオンナイトライディングで処理されます.柔らかいシールバルブシートは,PTFE,NBR,またはEPDMから選択できます.密封性能が良し,耐腐蝕性がある.
6DZW型マルチターン電気アクチュエーターまたは電動液圧アクチュエーターを装備し,AC380Vの電源で,スラリーバルブの開閉を制御できます.
