製品詳細
Place of Origin: China
支払いと送料の条件
Application: |
Water, Oil, Gas |
Operation Type: |
Manual |
End Connections: |
Threaded |
Trim Material: |
Brass |
Pressure Rating: |
150 PSI |
Model: |
WJ41H-16C |
Valve Type: |
Gate Valve |
Body Style: |
Straight Through |
Leakage Class: |
Class IV, Class V, Class VI |
End Connection: |
Threaded |
End Type: |
Female-Female |
Flow Characteristic: |
Linear |
Flow Control: |
On/Off |
Application: |
Water, Oil, Gas |
Operation Type: |
Manual |
End Connections: |
Threaded |
Trim Material: |
Brass |
Pressure Rating: |
150 PSI |
Model: |
WJ41H-16C |
Valve Type: |
Gate Valve |
Body Style: |
Straight Through |
Leakage Class: |
Class IV, Class V, Class VI |
End Connection: |
Threaded |
End Type: |
Female-Female |
Flow Characteristic: |
Linear |
Flow Control: |
On/Off |

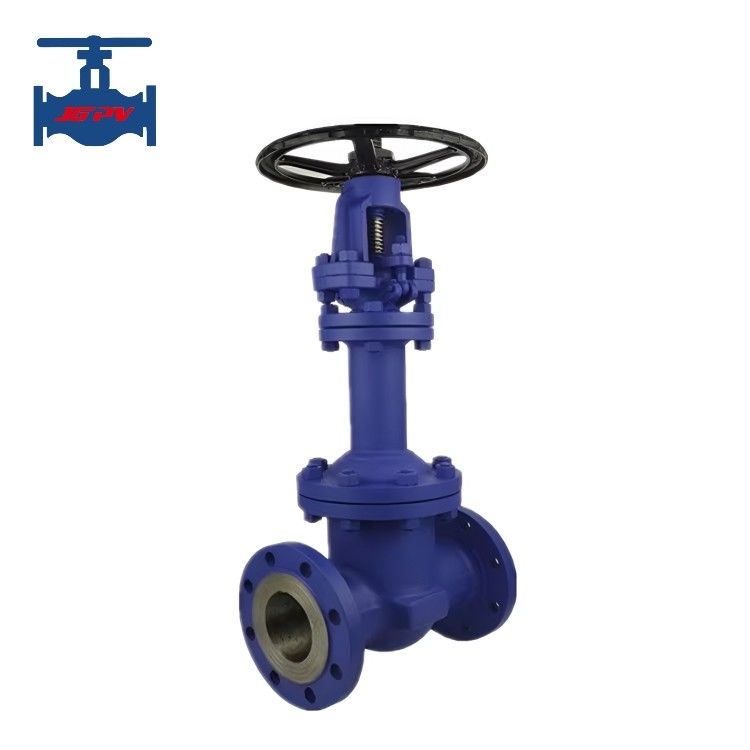

ハイライト:ベルローズ フランジェッド・グローブ・バルブ
製品紹介
ベローズゲートバルブは,主にゲートバルブで,幹の密封要素としてベローを使用します. 幹が厳格なシナリオで使用されます.
高真空アプリケーションや原子力産業などの密封要件.通常のバルブにおけるパッキング函 (パッキング腺) を置き換えることで
このバルブは,本体からの漏れを防ぎ,本体からの漏れを防ぎ,
放射性物質や貴金属,または高真空を維持する. 幹の上昇と減少に伴い,バローは膨張し収縮し,
バルブは,最大労働圧力がバルブの圧力抵抗と疲労強度に依存する.
自動ロール溶接により,流体媒質と大気との間に金属の障壁を形成し,ゼロを保証する
幹の密封が漏れなくなるため,その幹はバローと包装の二重密封構造を採用し,特に
燃やし易い,爆発可能,有毒,価値のあるメディアを輸送するパイプラインに適しています.
適正な構造設計で疲労耐性があり,使用寿命が長ければよい.
製品の技術パラメータ:
|
タイプ番号 |
WZ41H-JGPV |
|
|
名指圧PN (MPa) |
10.0から4.0 |
|
|
定数直径 DN(mm) |
15ほら600 |
|
|
試験圧力 (MPa) |
強度 (水) |
1. 5 倍 定数圧 |
|
密封 (水) |
1. 1 倍 定数圧力 |
|
|
密封 (空気) |
0.6 倍 定数圧力 |
|
|
バルフ (水) の密封 |
1. 5 倍 定数圧 |
|
|
原材料 |
WCB,CF8,CF8M |
|
|
適した中間: |
水,蒸気,油媒体 |
|
|
作業温度 |
-196°Cほら600°C |
|
|
接続タイプ |
フレンズ |
|
|
操作方法 |
手輪,斜め歯車,空気動動装置,電気動装置 |
|
製品の特徴:
1バルブストームの主要な構成要素は金属のバルブです.下端は自動的にバルブストーム組にロール溶接されます.
上端は自動ローリングで接続プレートに溶接され,液体媒体と大気との間に金属の障壁を形成する.
幹の漏れをゼロにする
2バルブディスクは,密封面が介質に流通し,密封性能が向上し,
寿命が長い
3バルブが故障した場合,バルブ幹の包装も漏れを防止し,
国際的な密封基準で
4バルブカバーは,バルブ幹,ナッツ,およびブッシングの直接の潤滑を可能にする,内蔵油脂フィッティングを装備しています.
バルブがスライドを潤すだけです
5エルゴノミックなハンドホイールの設計により,使用寿命が長く,操作が簡単で便利で,安全性と信頼性が向上します.
